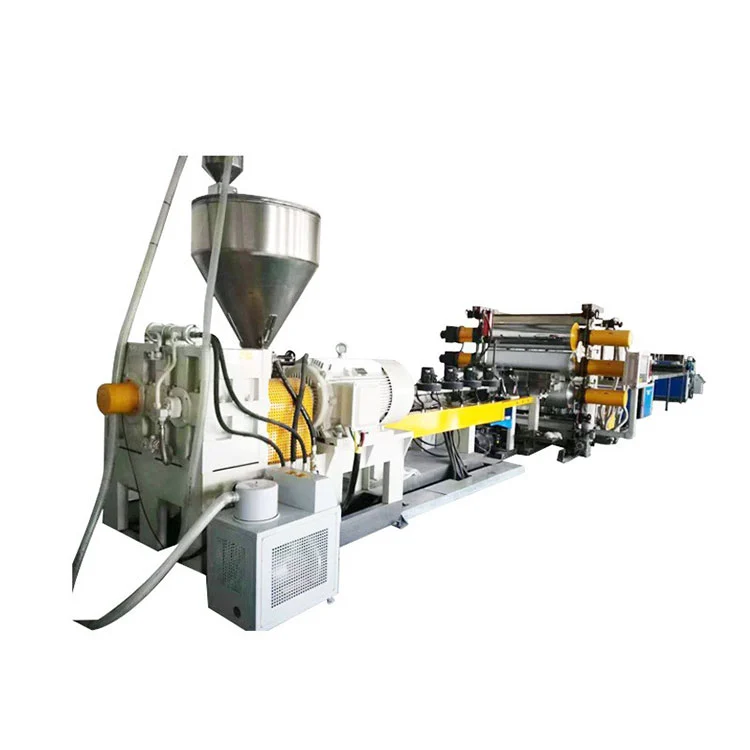

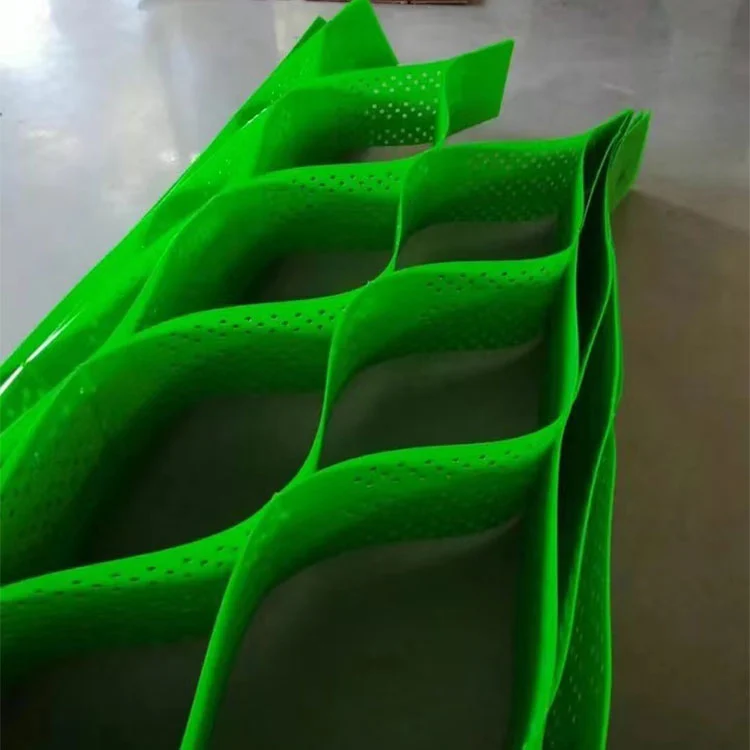

Máquina de extridores de extridores de lençol geocélico HDPE As matérias -primas usadas na produção deste equipamento são grânulos granulares de HDPE/PP (podem ser armazenados em sacos ou silos). Depois de ser derramado manualmente na caixa de material, ela é enviada para a tremonha da extrusora através de um alimentador de parafuso, plastizada pela extrusora, extrudada em lençóis pelo dado e resfriada pelo calendário de três rolos e pelo rack de resfriamento. Após a tração, é perfurado ou cortado on -line e depois soldado pelo soldador automático Geocell, testado, embalado e colocado em armazenamento para uso.
O fluxo de processo específico é o seguinte:Material misto seco → Extrusora → Die → Calender → Rack de resfriamento → Tração → Corte no tamanho → Soldagem celular → Produto acabado → Armazenamento
| 1． | SJ-120 /33 Extrusora de parafuso único | 1set |
| 2. | Canal único orifício duplo trocador de tela rápida | 1set |
| 2 | Mold Jingcheng Brand | 1set |
| 3． | Um calendário de três rolos | 1 gravação |
| 4． | dispositivo de resfriamento de ar1set | 1set |
| 5． | Máquina de retirada da folha | 1set |

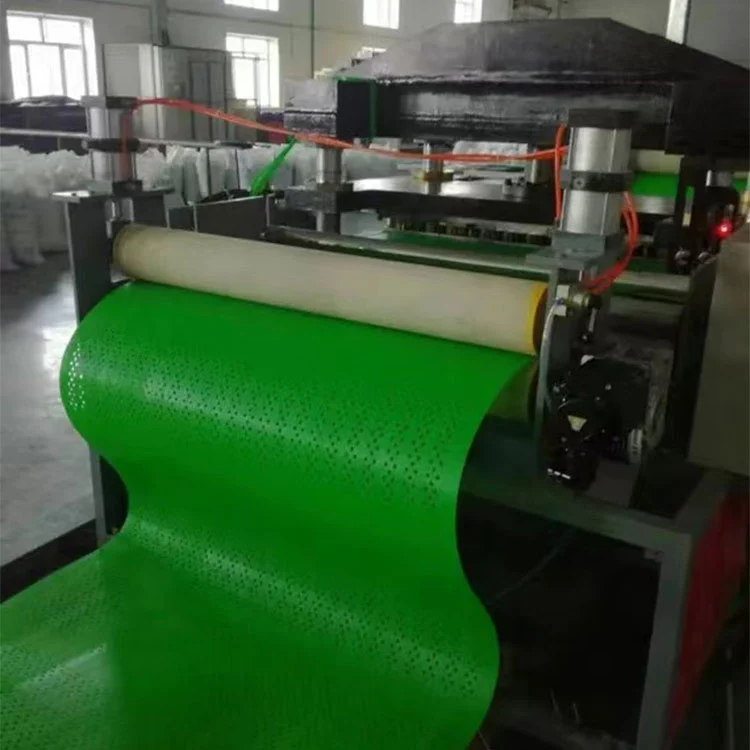

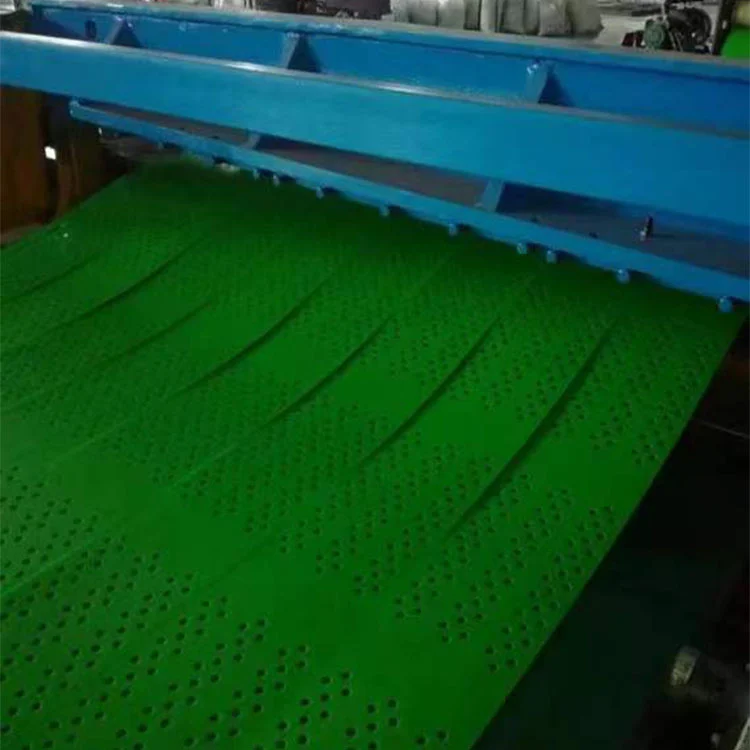

| 6． | Máquina de perfurar online | 1 conjunto |
| 7． | Cortando machin | 1set |
SJ-120 /33 Extrusora de parafuso único
Barril de parafuso e controle de temperatura
| Parafuso material | 38crmoal, aço de nitreto |
| Parafuso dureza | HV950 |
| Materia do cilindro da máquina | Material resistente ao desgaste do tambor, aço de nitreto |
| Máquina Diridão do cilindro | HV 1050 |
| Diâmetro do parafuso | 120mm |
| proporção de desenho | 33/1 |
| Potência do motor principal | 90KW |
| Método de aquecimento de garrafas | Fundindo alumínio ou cerâmica |
| Modo de controle de temperatura | Controle automático de temperatura, resfriamento forçado do ventilador |
Trocador de rede hidráulica
1) O trocador de tela adota um mecanismo interno especial para garantir um bom desempenho de vedação
2) Cada parte do corpo do molde do trocador de tela é feita de aço de liga e é tratada pelo time
3) A forma de controle do trocador de tela é controle hidráulico completo
4) Poder de controle hidráulico: 3hp
5) Diâmetro do cilindro hidráulico: ∮100mm
6) Equipado com 1 conjunto de sistema de detecção de pressão, usando instrumento eletrônico de exibição de pressão digital
| especificações | Diâmetro da rede: 150 mm |
| Estação de pressão hidráulica | Controle independente |
| Fluido hidráulico | 60 # acima |
| Poder de bombeamento | 2.2kW |
| Componente hidráulico | Adote Taiwan |
| captação de pressão | Adote marcas domésticas |
Molfo da máquina de extrusora de lençol geocell de HDPE
| estrutura | Canal de fluxo frack, mo mofado |
| qualidade do material | Aço mofo de alta qualidade |
| O canal de fluxo dentro do molde é banhado por cromo e a espessura mínima da camada cromo banhada é de 0,03-0,05mm | |
| Polido para espelhar (RA 0,1 UM, RA 0,05 UM) | |
| Largura da matriz | 1250 mm |
| Espessura do produto | 0,3-2,5mm |

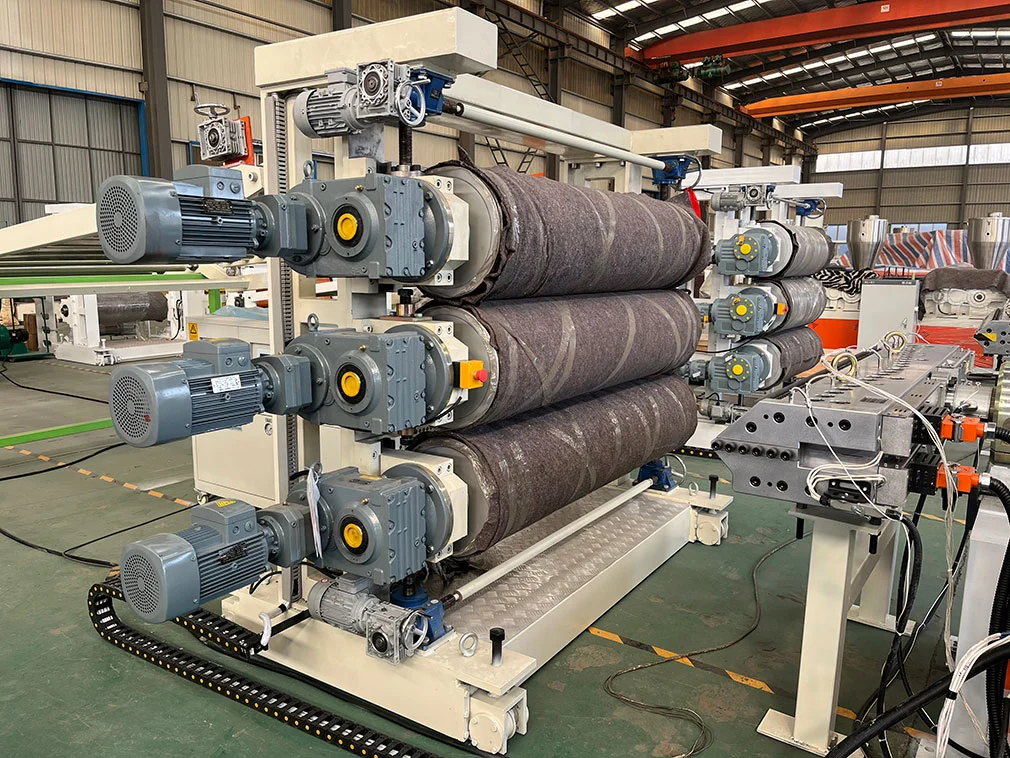

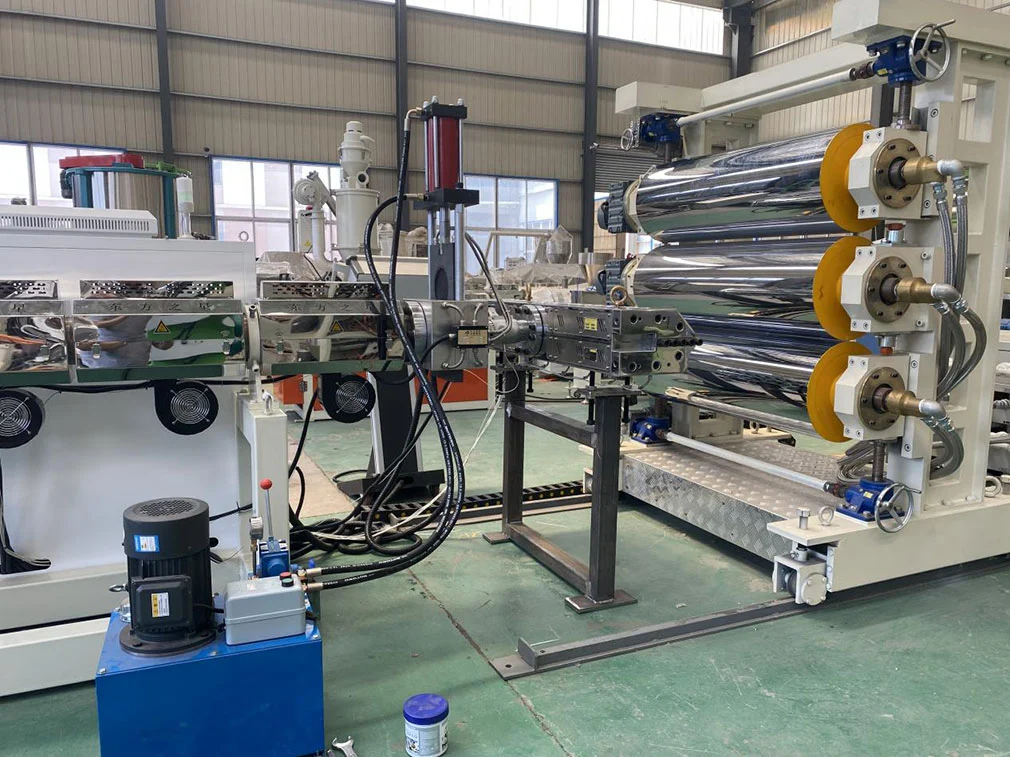

Extrusora de folha de geocélula HDPE Calendário
| Diâmetro do rolo | 450mm |
| Largura eficaz do rolo | 1400mm |
| Material do rolo | 45 aço |
| Estrutura do rolo | Qingdao Roller Making ou Xuzhou Saite Machinery Design especial de canal multi-fluxo |
| axialidade | ≤0,005 mm |
| Acabamento do rolo | RA ≤0.016um |
| Dureza da superfície do rolo | HRC58-62 |
| Espessura do cromo | 0,08 mm |
| Caixa de desaceleração de transmissão | Marca Redson ou Felocca |
| poder de transmissão | 3 × 2,2kW |
| Controle de velocidade | Ying Wei Teng |
| Modo de ajuste de folga de três roladores | Ajuste do cilindro, interruptor de parada de emergência de segurança, sistema de controle síncrono. |
| Formulário de três rolos | Tipo de 45 ° inclinado |
| Placa de parede de três rolos | Processamento de soldagem de placas de aço integral |
| Rolamento de rolos de centralização de três rolos | Eixo Ha ou loja de casas de azulejo |
| articulação giratória | Joint venture sino-estrangeira |

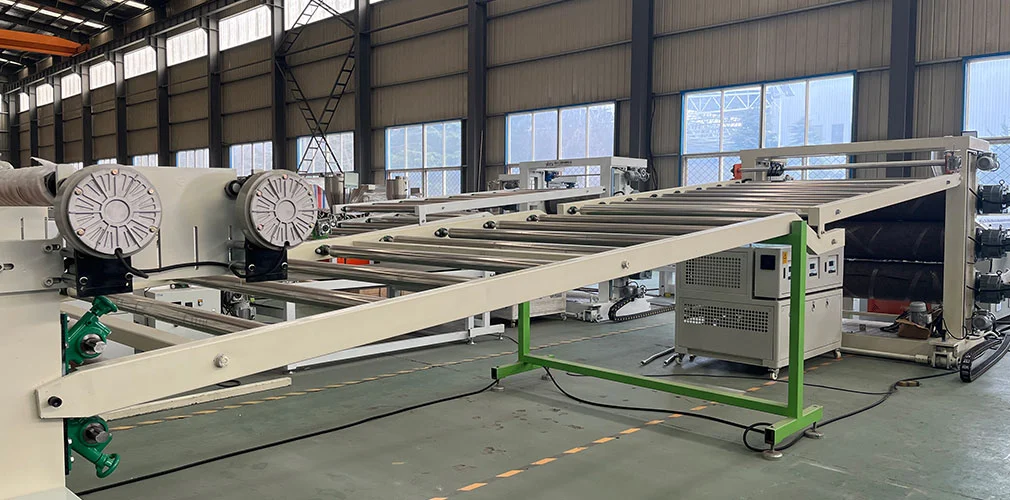

Suporte de resfriamento
1) Número de rolos de alimentação vazios: 16: 16
2) diâmetro do rolo de alimentação vazio: ∮75mm: ∮75mm
3) Comprimento do rolo de alimentação vazio: 1200mm: 1200mm
4) Tratamento de superfície do rolo de alimentação vazio: aço inoxidável:
5) Comprimento do dispositivo de entrega de ar: 8 metros
com cortador de ouro: 7
| O comprimento do suporte | 6 metros |
| Hollers (sem energia) | Rolo de aço inoxidável de qualidade |
| especificações | Φ 75 × 1400mm |

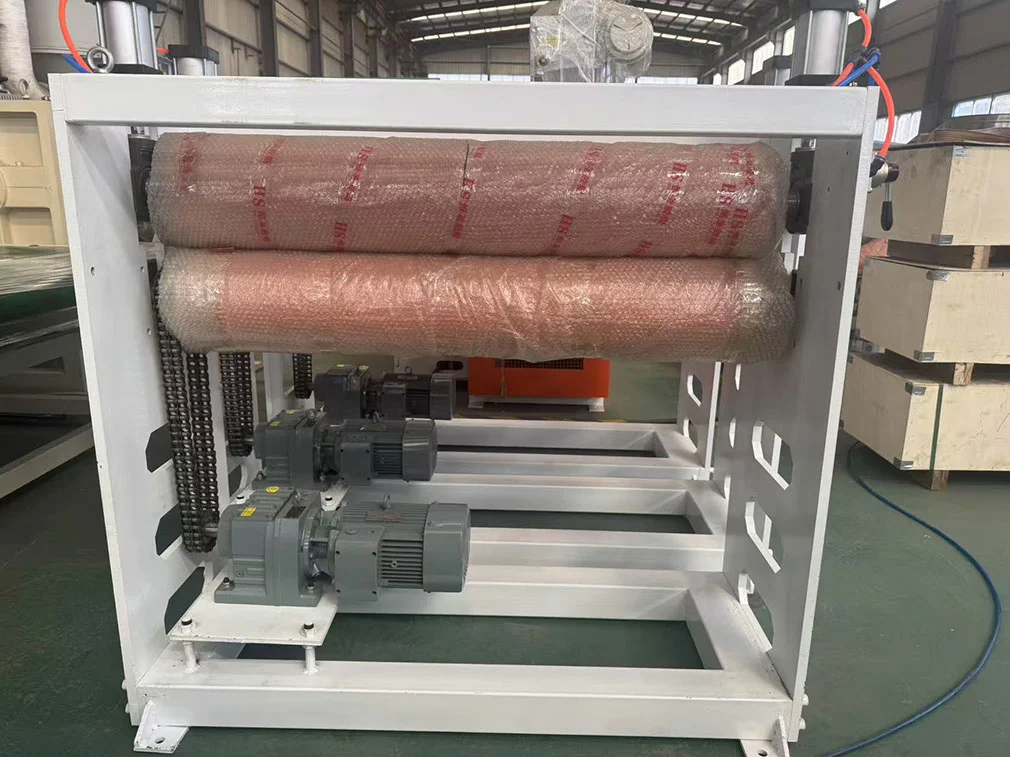

Trator de máquina de extridores de lençol geocélico HDPE
| especificações | Q220 × 1400mm |
| qualidade do material | Rolo de nitrila |
| transmissão | Caixa de redução |
| poder | 2.2kW |
| controlar | Controle de conversão de frequência de Wei Chuang |
| Intensificar o caminho | pneumático |

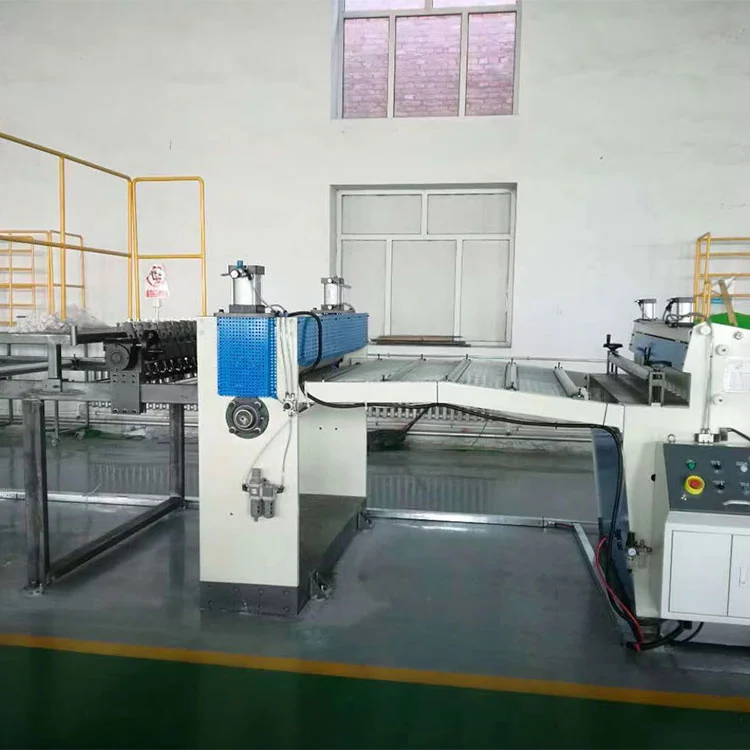

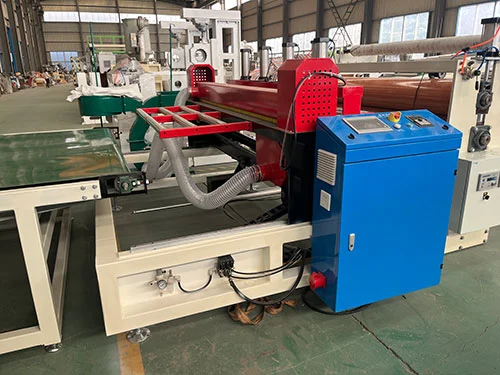

| Máquina de corte 1set | |
| Formulário de corte: máquina de cisalhamento mecânica Método de contagem do medidor: Codificador rotativo Motor de corte: 2,2kW Método de fixação: pneumático Largura de corte: 1000mm |
|
