O processo de produção da extrusora de folha de PA é basicamente o mesmo que o da nossa folha comum. A máquina inclui extrusora, mofo, suporte de resfriamento, máquina de tração, enrolador. A folha de PA possui requisitos mais altos para a máquina. O parafuso e o barril são feitos de aço de liga, o que exige que controlemos a temperatura com mais precisão. Muito alto ou muito baixo não produzirá produtos qualificados.
| número do pedido | nome | quantidade |
| 1. | Alimentação automática + sistema de secagem | 1 conjunto |
| 2． | Extrusora de parafuso único SJ-65 | 1 conjunto |
| 3． | L-450 mofo e trocador de malha hidráulica | 1 conjunto |
| 4． | L = 600 mm três calendários de rolo | 1 conjunto |
| 5． | Sistema de controle de temperatura do rolo | 1 conjunto |
| 6． | Bandeja de resfriamento, ponta | 1 conjunto |
| 7． | Motor de transporte | 1 conjunto |
| 8． | Máquina de enrolamento duplex | 1 conjunto |
| 9． | Sistema de controle elétrico completo | 1 conjunto |

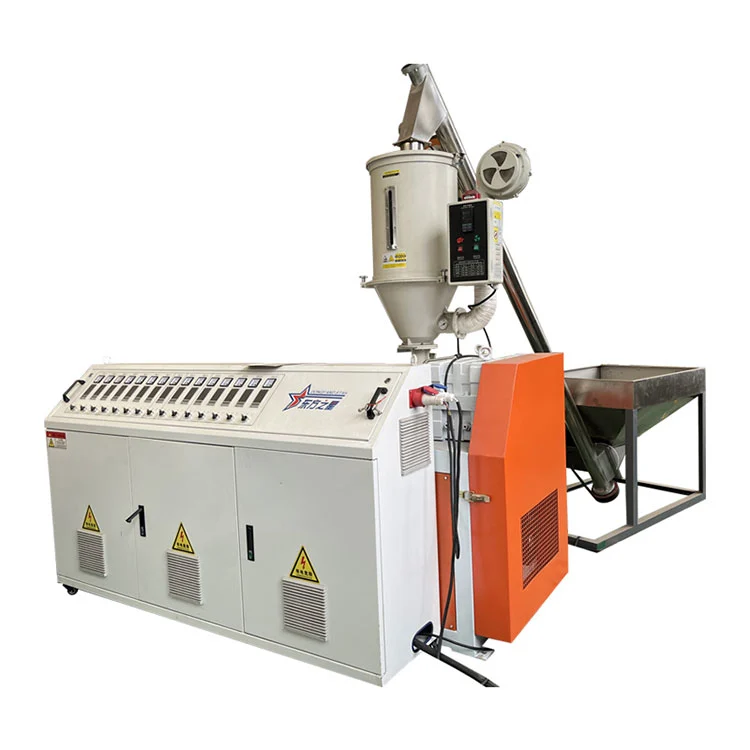

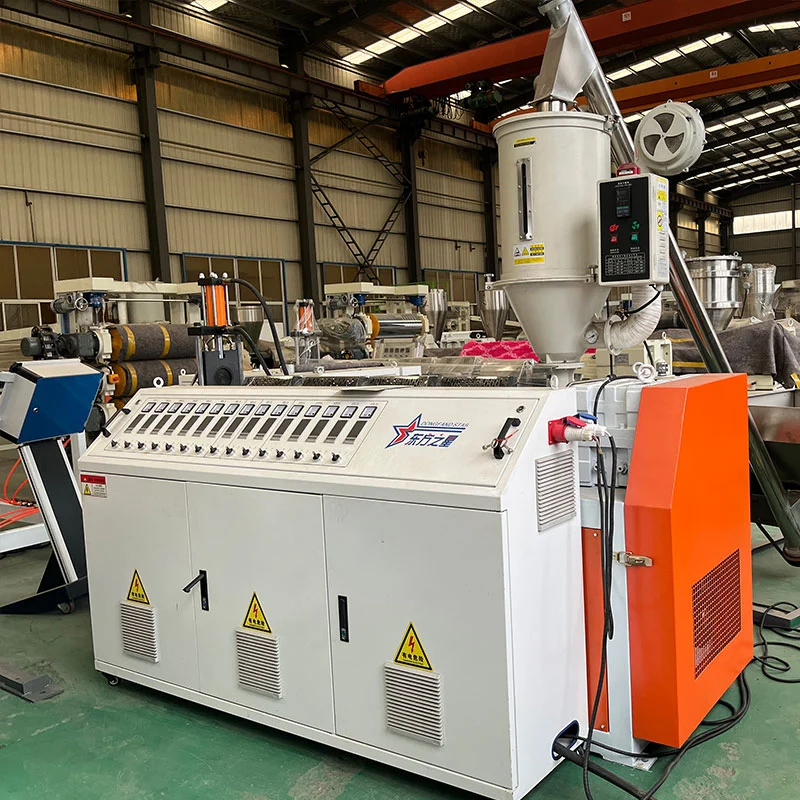

Extrusora de folha de PA Máquina-SJ65 Extrusora de parafuso único
Barril de parafuso e controle de temperatura
| Parafuso material | 38crmoal, aço nitreto |
| Parafuso dureza | HV950 |
| Material do cilindro | Material resistente ao desgaste da tubulação, aço nitreto |
| Morre dureza | HV 1050 |
| Diâmetro do parafuso | 65 mm |
| proporção de desenho | 30/1 |
| Principal principal | 30kW |
| O poder total de aquecimento do host é aumentado | 24kW |
| Método de aquecimento tubular | Alumínio ou elenco de cerâmica |
| Método de controle de temperatura | Controle automático de temperatura, resfriamento automático do ventilador |
Extrusora de folha de PA e trocadores de máquina e trocadores de malha
| Forma de um trocador de rede | Tipo de placa duplex |
| Especificações do trocador de rede | HW-100 |
| Volume de óleo hidráulico | 20L |
| Poder da estação hidráulica | 2.2kW |
| Estrutura do molde | Feito por Oriental Star, com um canal de fluxo do tipo cabide e molde em forma de T |
| Material do molde | Aço mofo de alta qualidade |
| O tratamento com revestimento cromo é aplicado ao canal de fluxo no molde, e a espessura mínima da camada de revestimento cromo é de 0,03-0,05mm | |
| Polido para espelhar (Cavity RA 0.1um, Lip Ra 0.05um) | |
| Largura da matriz | Largura do produto: 300 mm para 450mm |
| Espessura do produto | 0,5-2mm |

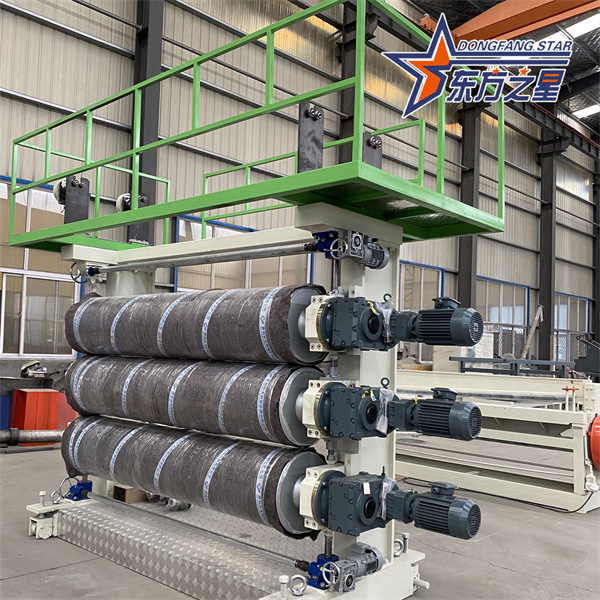

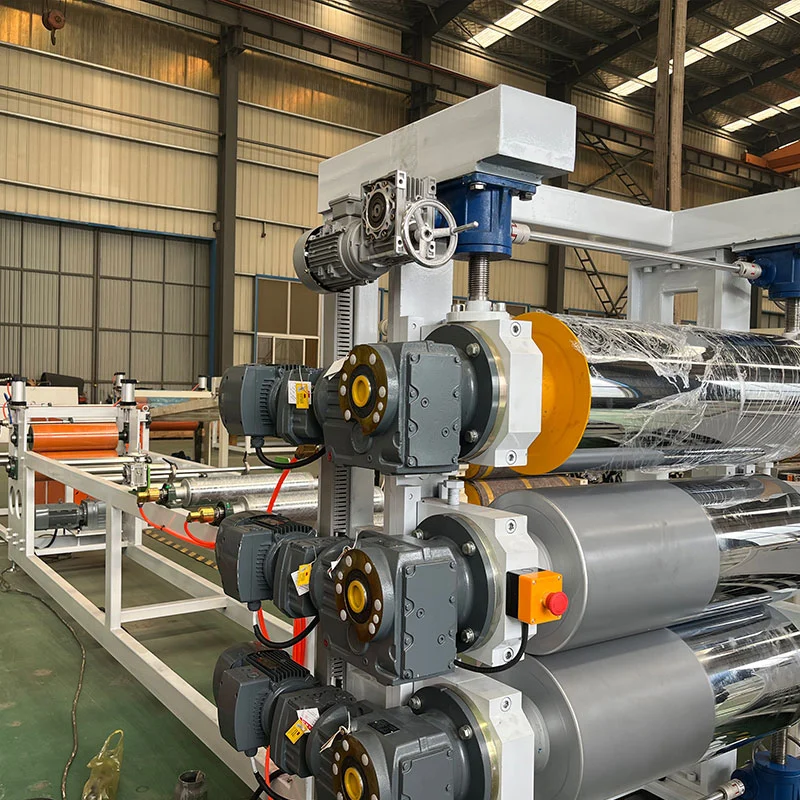

Máquina de Extrusora de Folha de PA- Pressionando Machinev
| Diâmetro do rolo | 320mm |
| Largura eficaz do rolo | 600 mm |
| Material do rolo | liga de aço |
| Estrutura do rolo | Feito por Oriental Star, com design especial de canal de múltiplos fluxo |
| axialidade | ≤0,005 mm |
| Rolo suavidade da superfície | Ra≤0.016um |
| Rolo dureza | HRC58-62 |
| Espessura de cromagem | 0,08 mm |
| Redutor de transmissão | Motor de redução de engrenagem |
| poder de transmissão | 3 × 1,5kW |
| Controle de velocidade | Invt ou Wecron Frequency Converter |
| Método de ajuste de lacuna de três rolos | Ajuste elétrico da engrenagem de minhocas da turbina, interruptor de parada de emergência de segurança, controle de velocidade síncrona. |
| Formulário de três rolos | A ladeira |
| Três painéis de parede de rolo | Processamento geral de soldagem de placas de aço |
| Rolamento de rolos centralizados de três rolos | Haoyou ou Wafangdian |
| articulação giratória | Joint venture sino-estrangeira |
Sistema de controle de temperatura da extrusora de folha de PA- sistema de controle de temperatura
| meio de resfriamento | óleo de condução de calor |
| Faixa de controle de temperatura | Temperatura ambiente para 180 ℃ |
| Precisão do controle de temperatura | ± 1 ℃ |
| bomba de água | 2,2kW Bomba de óleo quente *3 unidades |
| Poder do aquecedor | 6kW * 3 conjuntos |
| Material da caixa | aço inoxidável |
| Válvula de água | Válvula de assento de ângulo pneumático |
| A posição de instalação está da lateral do suporte de resfriamento, que é fácil de mover e manter. | |

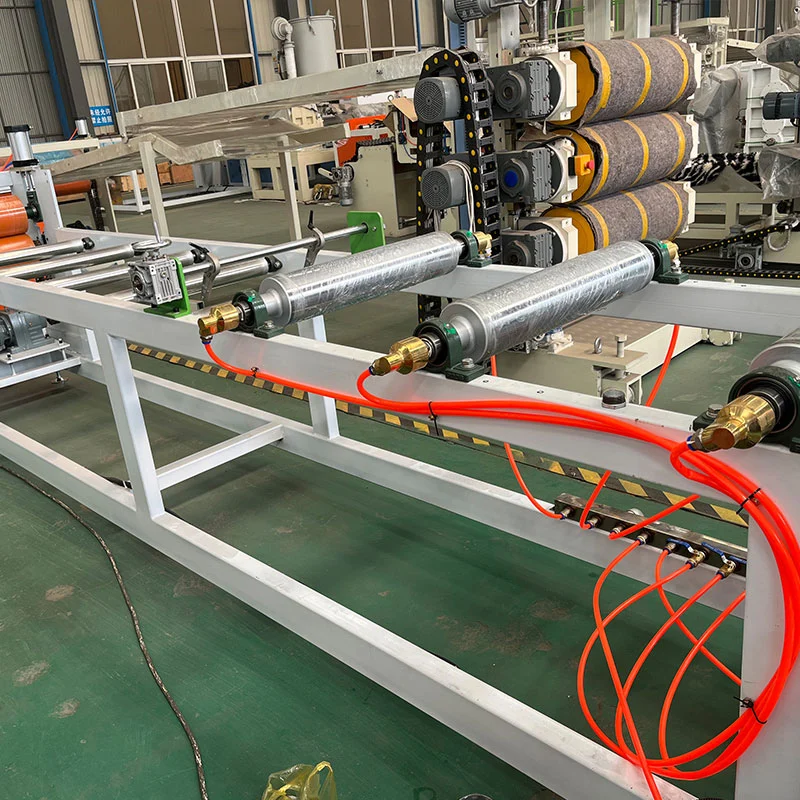

PA da extrusora de folha- suporte de resfriamento
| Comprimento do suporte | 4 metros |
| Rolo de pré-resfriamento | Três hastes de aço liso com circulação de água embutida. |
| Coce (não potente) | Rolo de aço inoxidável de alta qualidade |
| Especificações do rolo de refrigeração | Φ75 × 600mm |

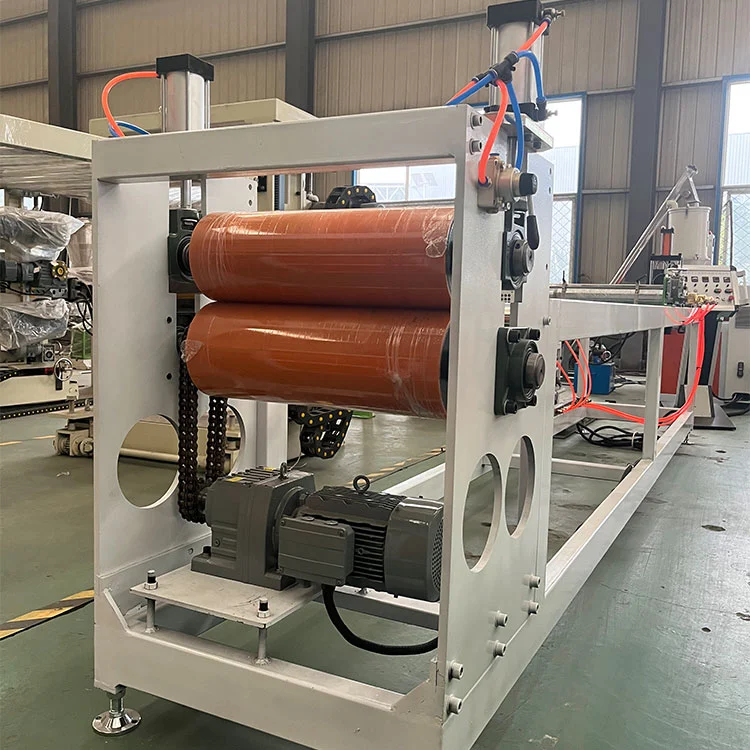

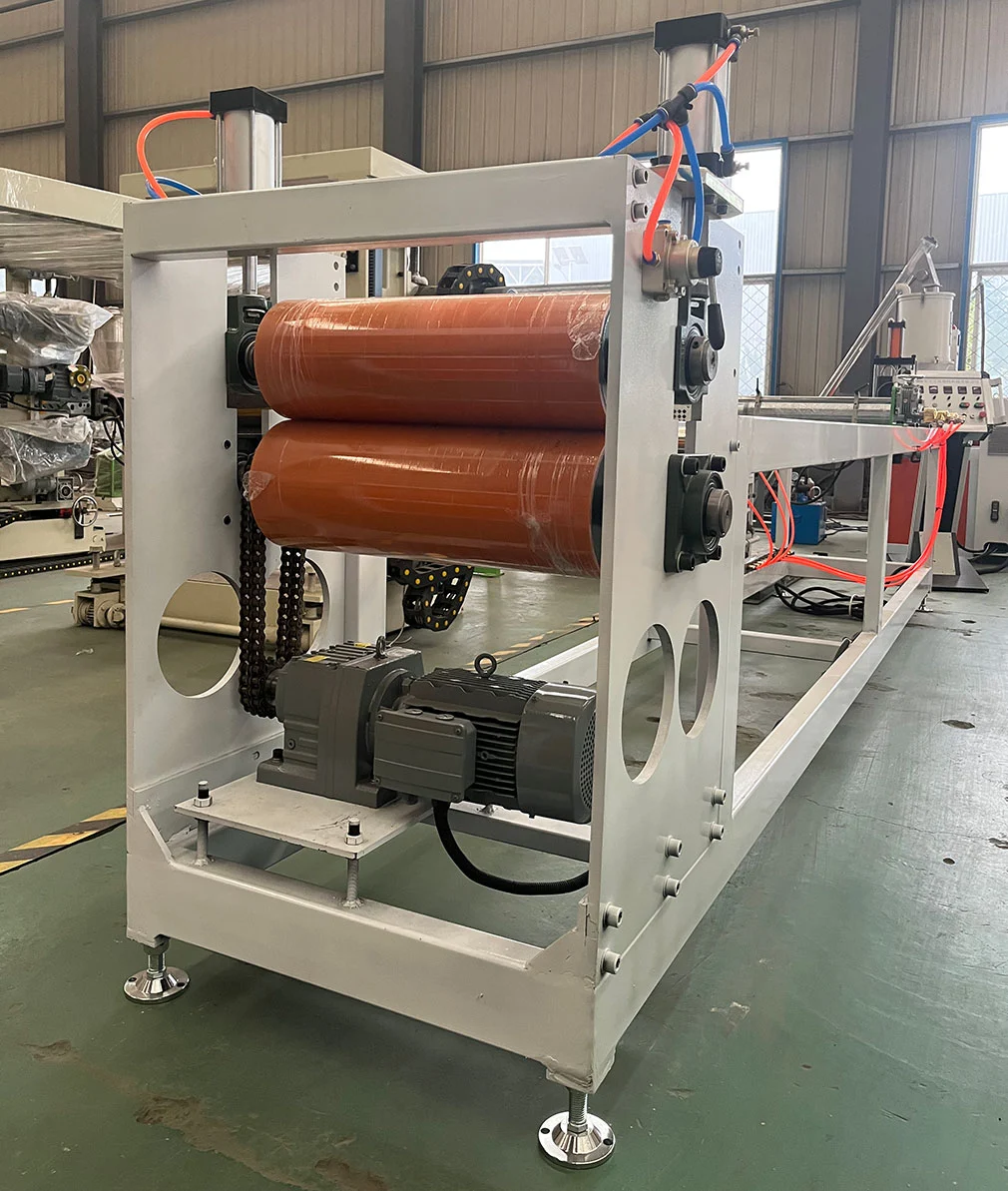

Máquina de tração de extrusão de folha de PA
| Controle de rolo | Tensão constante |
| Formulário de rolamento | Eixo de inflação de gás dual em estação |
| controlar | Contagem automática de comprimento |
| Diâmetro do rolo | 100-500mm |
| Especificação do núcleo do tubo de papel | Casaco de 3 polegadas |
