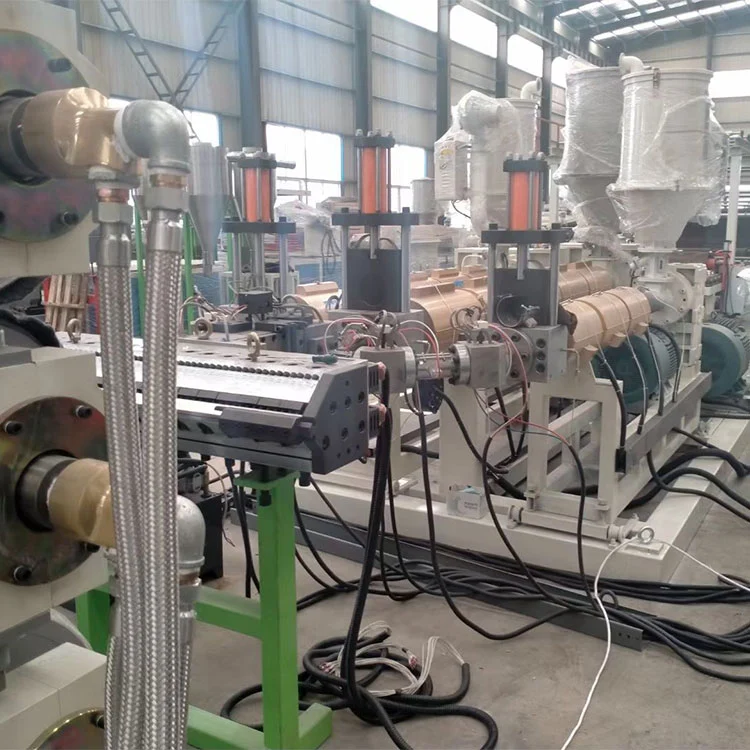

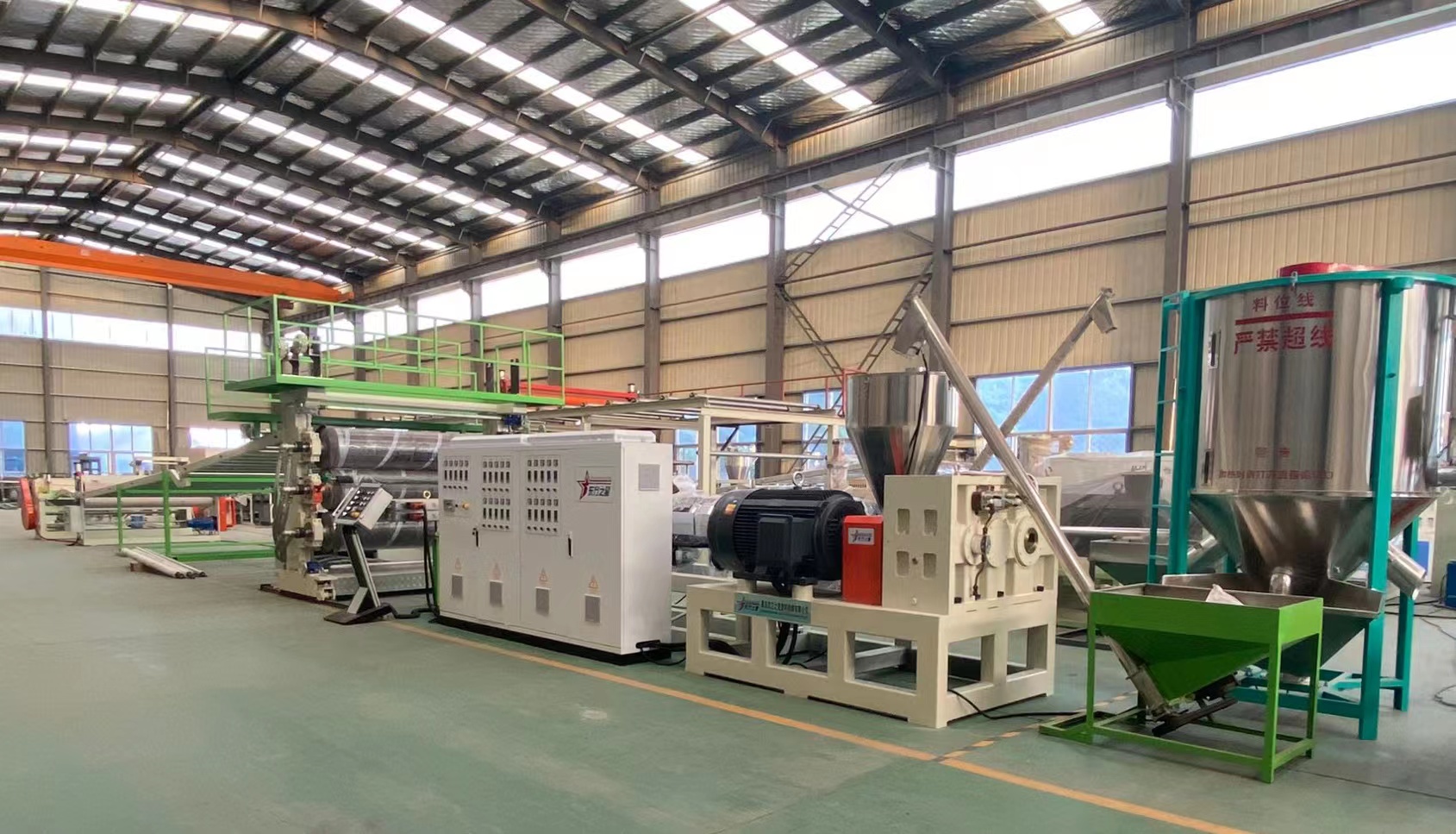

As máquinas da placa de co-extrusão de três camadas ABS produzem ao mesmo tempo, adicionando diferentes matérias-primas de produção. As matérias-primas derretidas são extrudadas através do distribuidor e da matriz de co-extrusão. As camadas são combinadas através de um processo específico para formar uma folha integral. É moldado por um calendário de três rolos e solidificado por um suporte de resfriamento. A máquina de tração ajusta com precisão a velocidade de tração através da velocidade da extrusora. Finalmente, é cortado com precisão e armazenado de acordo com as especificações do produto acabado.
| 1． | SJ-120 /33 Extrusora de parafuso único | 1set |
| 2 | SJ-65 /33 Extrusora de parafuso único | 2set |
| 3． | Dispositivo de mudança de mofo e rede | 3 pontos |
| 4． | L = 1400mm Manor de três rolos | 1set |
| 5． | Sistema de controle de temperatura do rolo | 1set |
| 6． | Suporte de resfriamento | 1 conjunto |
| 7． | Máquina de tração | 1 |
| 8． | máquina de enrolamento | 1 |
| 9． | Sistema de controle elétrico completo | 1et |

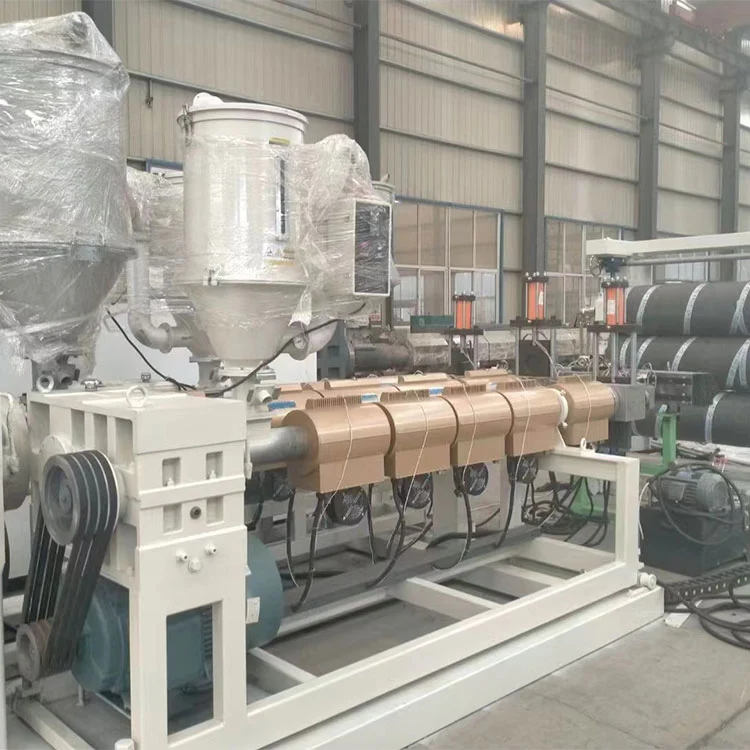

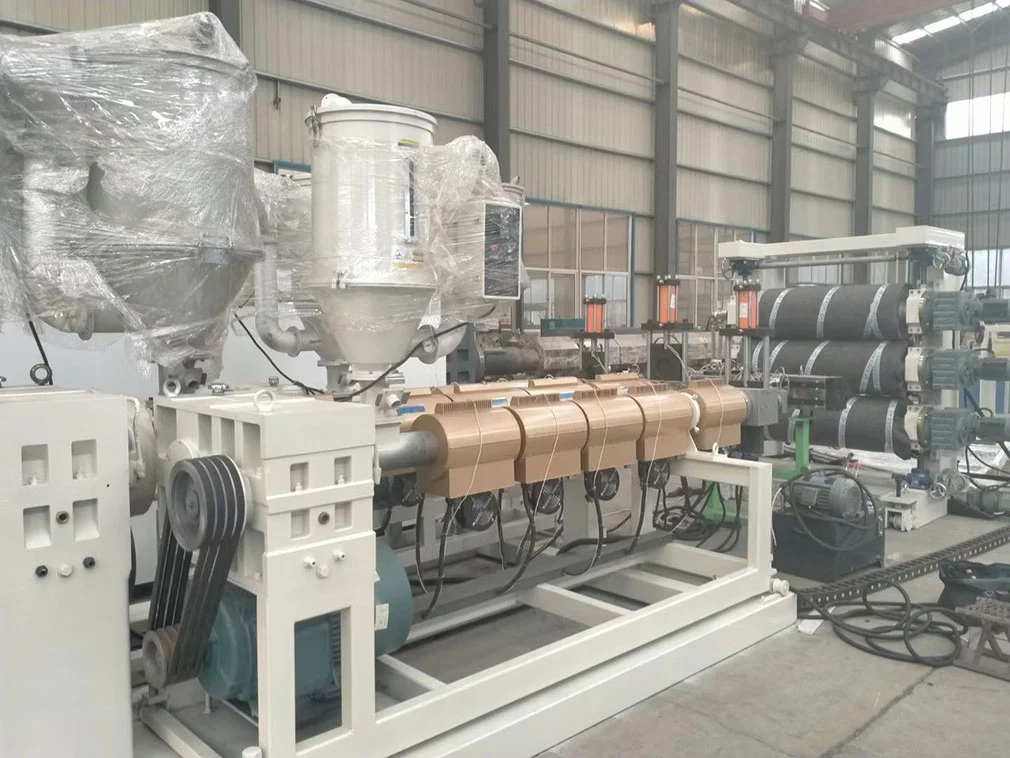

SJ-120 /33 Extrusora de parafuso único
Barril de parafuso e controle de temperatura
| Parafuso material | 38crmoal, aço de nitreto |
| Parafuso dureza | HV950 |
| Materia do cilindro da máquina | Material resistente ao desgaste do tambor, aço de nitreto |
| Máquina Diridão do cilindro | HV 1050 |
| Diâmetro do parafuso | 120mm |
| proporção de desenho | 33/1 |
| Potência do motor principal | 90KW |
| Método de aquecimento de garrafas | Fundindo alumínio ou cerâmica |
| Modo de controle de temperatura | Controle automático de temperatura, resfriamento forçado do ventilador |
SJ-65 /33 Extrusora de parafuso único
Barril de parafuso e controle de temperatura
| Parafuso material | 38crmoal, aço de nitreto |
| Parafuso dureza | HV950 |
| Materia do cilindro da máquina | Material resistente ao desgaste do tambor, aço de nitreto |
| Máquina Diridão do cilindro | HV 1050 |
| Diâmetro do parafuso | 65 mm |
| proporção de desenho | 33/1 |
| Potência do motor principal | 37kW |
| Aquecimento principal do motor da energia total | 20kW |
| Método de aquecimento de garrafas | Fundindo alumínio ou cerâmica |
| Modo de controle de temperatura | Controle automático de temperatura |
Trocador de rede hidráulica
| especificações | Diâmetro da rede: 150 mm |
| Estação de pressão hidráulica | Controle independente |
| Fluido hidráulico | 60 # acima |
| Poder de bombeamento | 2.2kW |
| Componente hidráulico | Adote Taiwan |
| captação de pressão | Adote marcas domésticas |

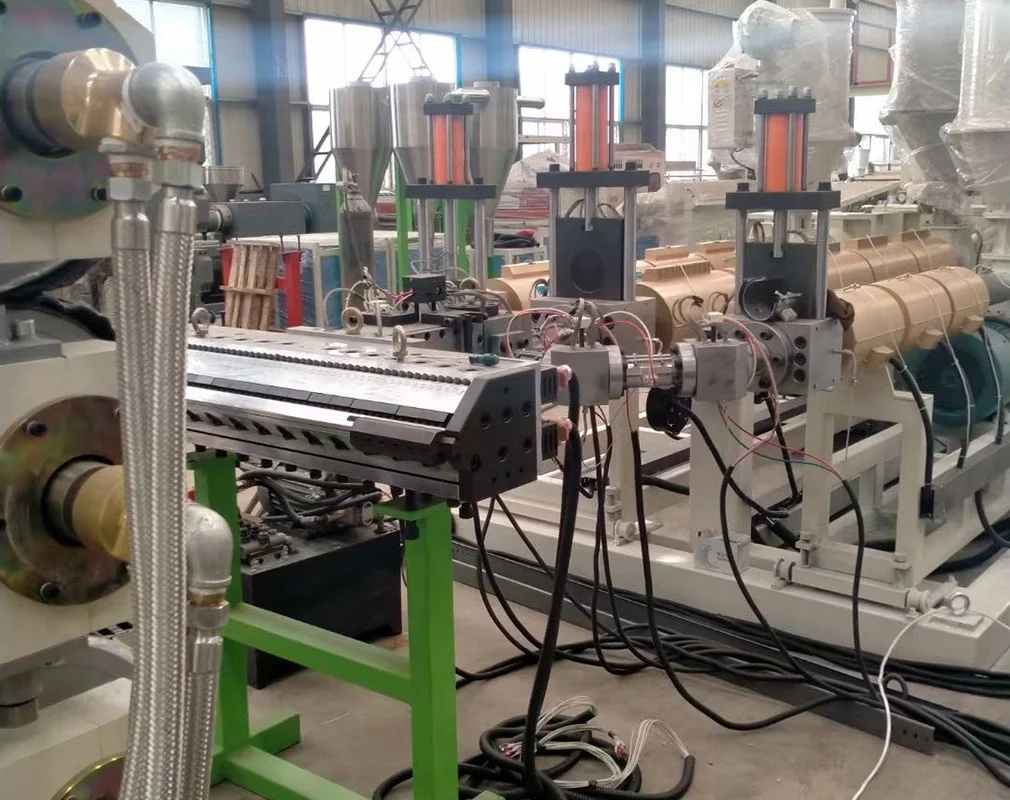

Mofo
| estrutura | Canal de fluxo frack, mo mofado |
| qualidade do material | Aço mofo de alta qualidade |
| O canal de fluxo dentro do molde é banhado por cromo e a espessura mínima da camada cromo banhada é de 0,03-0,05mm | |
| Polido para espelhar (RA 0,1 UM, RA 0,05 UM) | |
| Largura da matriz | 1250 mm |
| Espessura do produto | 0,3-2,5mm |

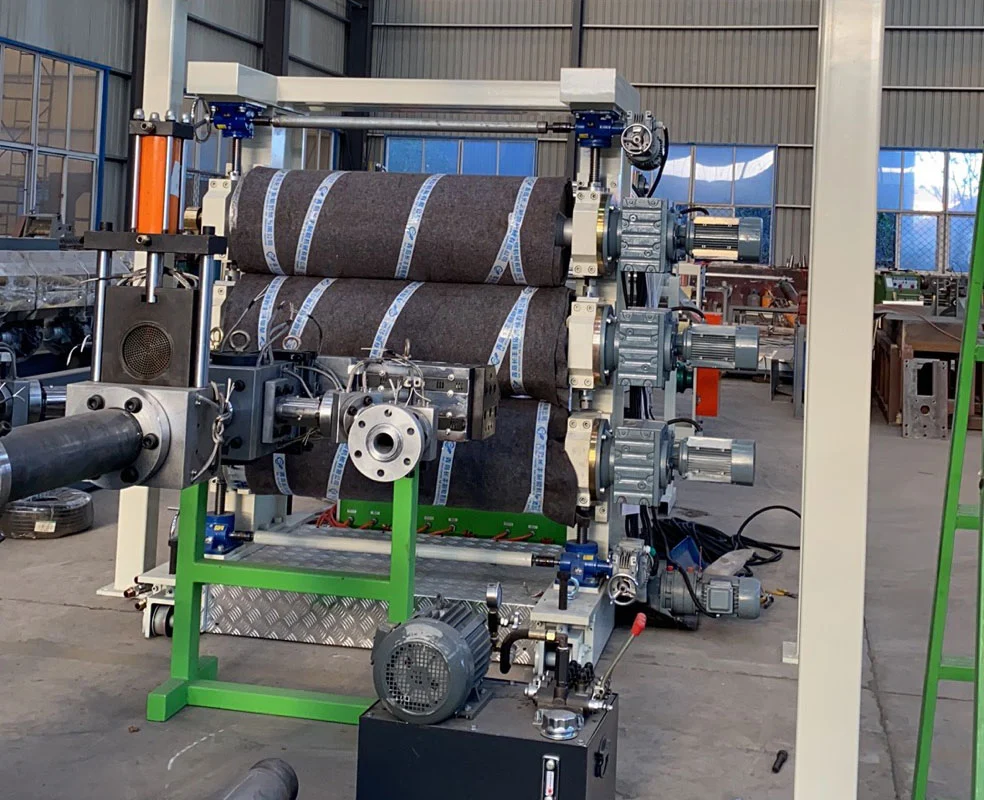

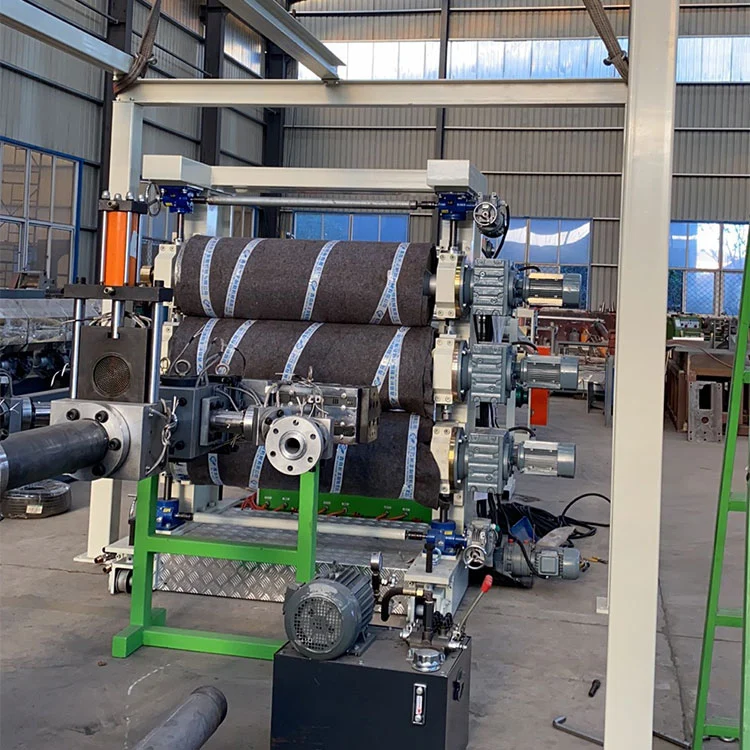

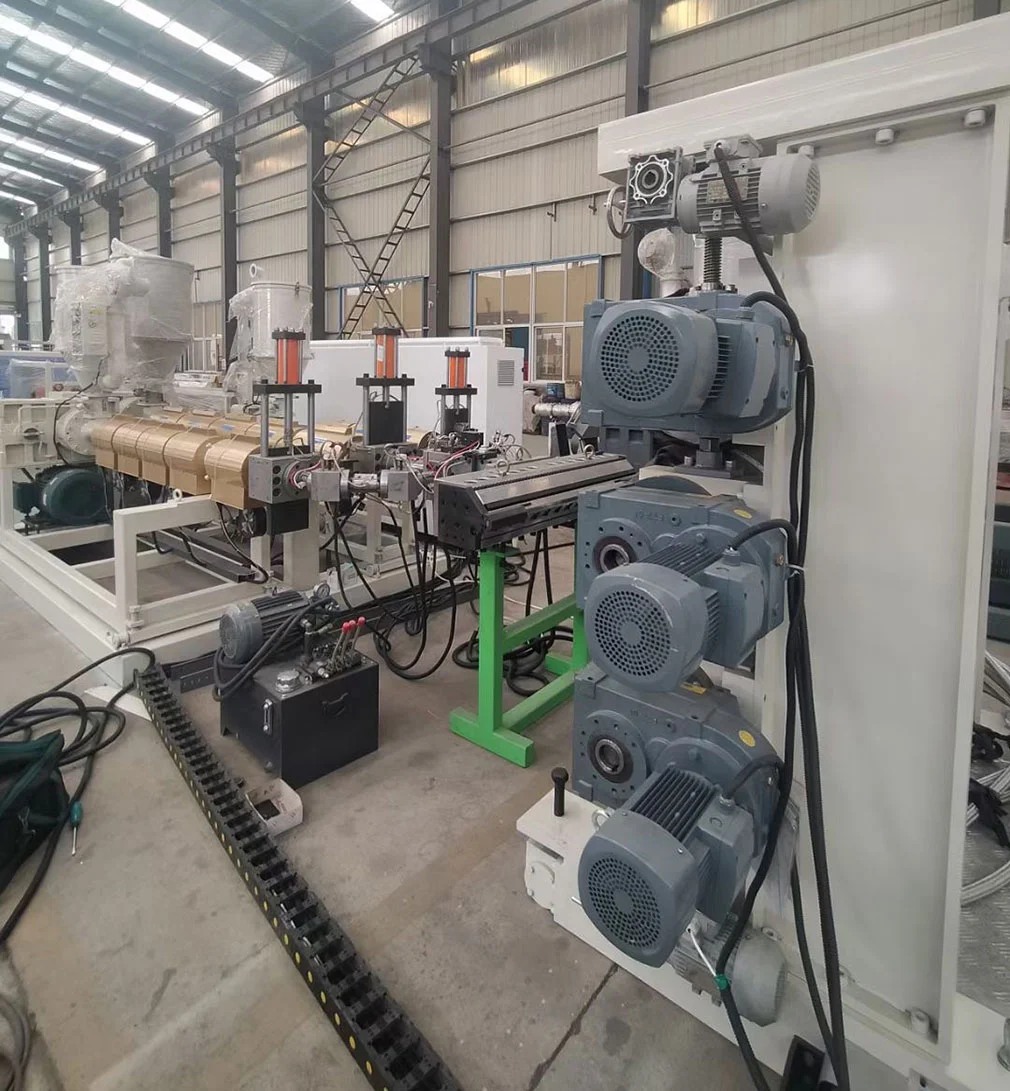

Calendário da máquina-três
| Diâmetro do rolo | 450mm |
| Largura eficaz do rolo | 1400mm |
| Material do rolo | 45 aço |
| Estrutura do rolo | Qingdao Roller Making ou Xuzhou Saite Machinery Design especial de canal multi-fluxo |
| axialidade | ≤0,005 mm |
| Acabamento do rolo | RA ≤0.016um |
| Dureza da superfície do rolo | HRC58-62 |
| Espessura do cromo | 0,08 mm |
| Caixa de desaceleração de transmissão | Marca Redson ou Felocca |
| poder de transmissão | 3 × 2,2kW |
| Controle de velocidade | Ying Wei Teng |
| Modo de ajuste de folga de três roladores | Ajuste do cilindro, interruptor de parada de emergência de segurança, sistema de controle síncrono. |
| Formulário de três rolos | Tipo de 45 ° inclinado |
| Placa de parede de três rolos | Processamento de soldagem de placas de aço integral |
| Rolamento de rolos de centralização de três rolos | Eixo Ha ou loja de casas de azulejo |
| articulação giratória | Joint venture sino-estrangeira |

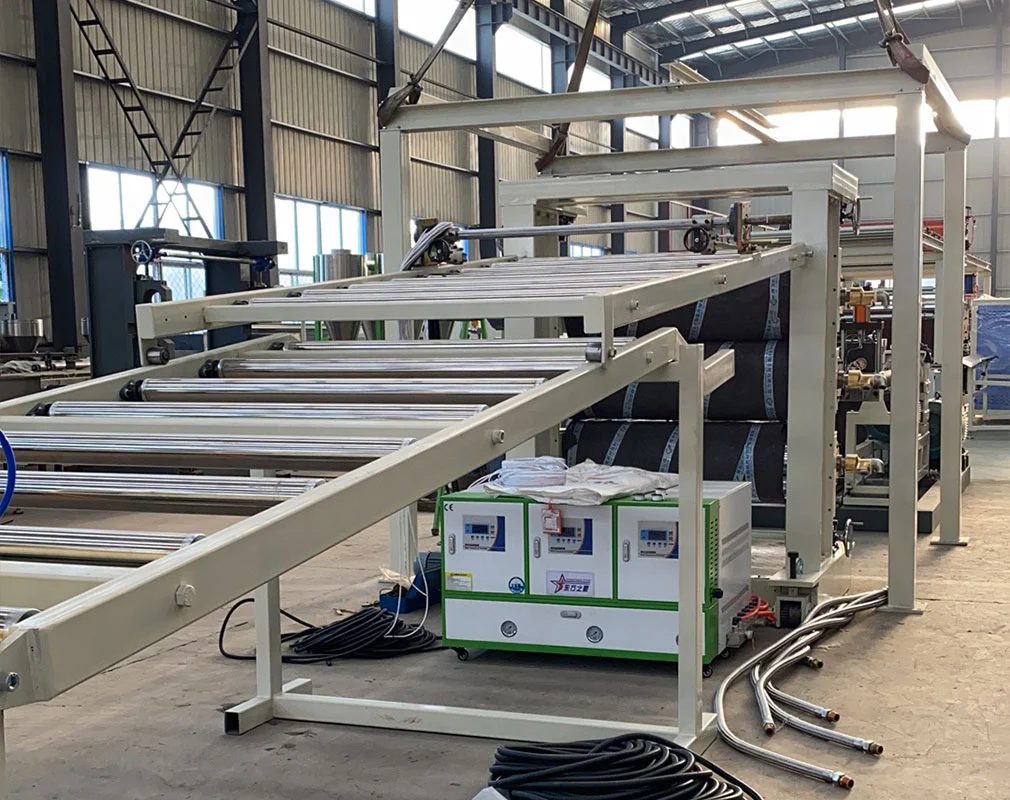

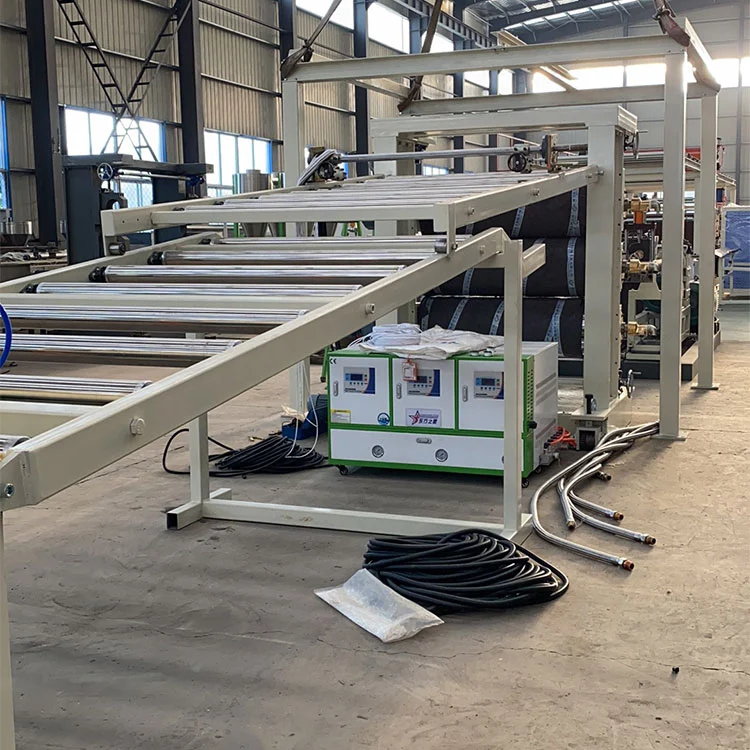

Suporte de resfriamento
| O comprimento do suporte | 6 metros |
| Hollers (sem energia) | Rolo de aço inoxidável de qualidade |
| especificações | Φ 75 × 1400mm |

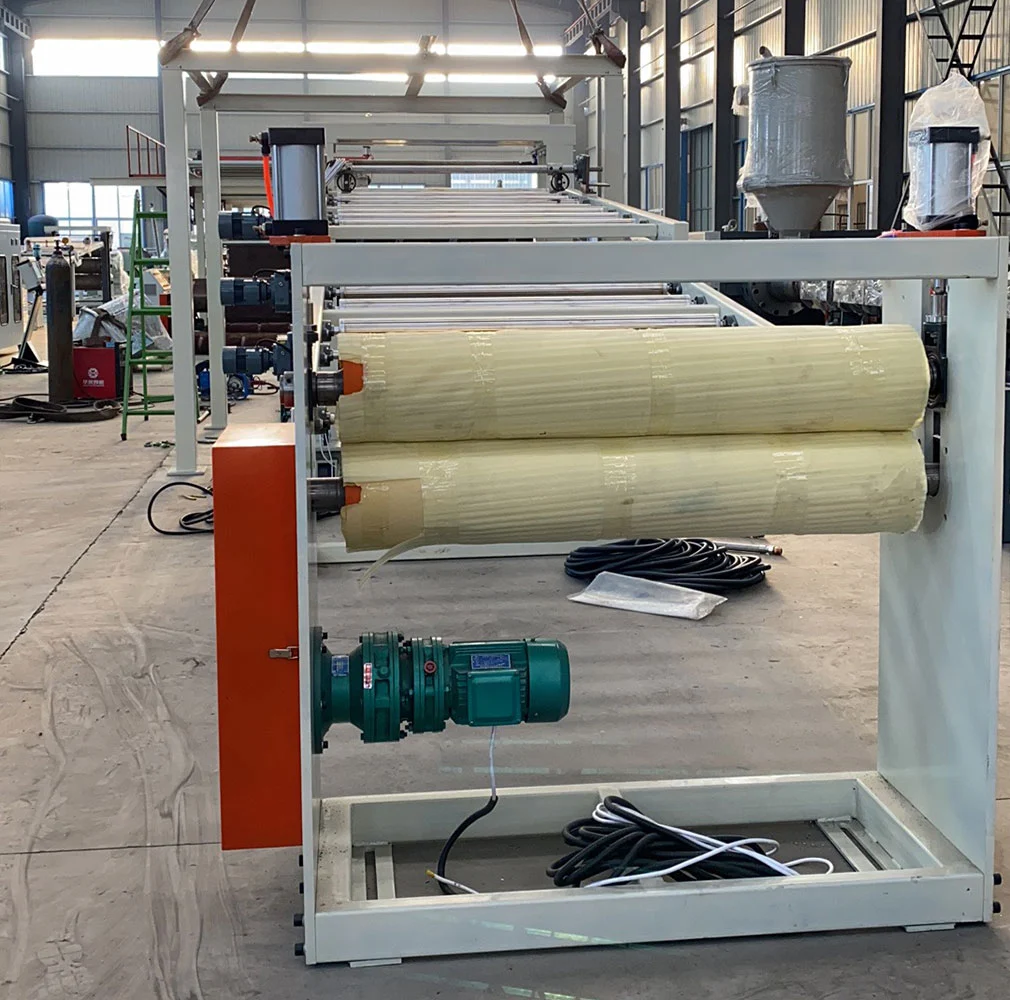

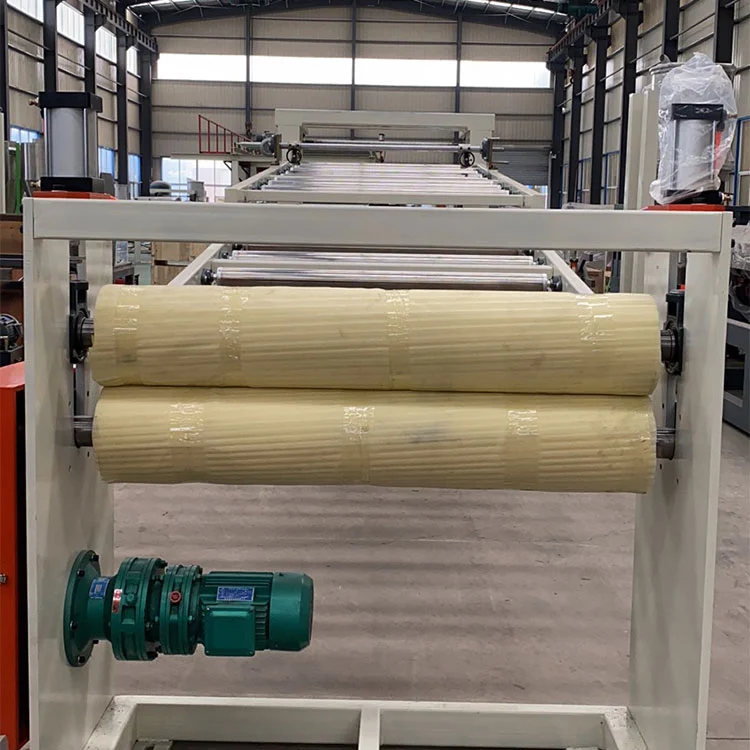

Máquinas-contratadas
| especificações | Q220 × 1400mm |
| qualidade do material | Rolo de nitrila |
| transmissão | Caixa de redução |
| poder | 2.2kW |
| controlar | Controle de conversão de frequência de Wei Chuang |
| Intensificar o caminho | pneumático |

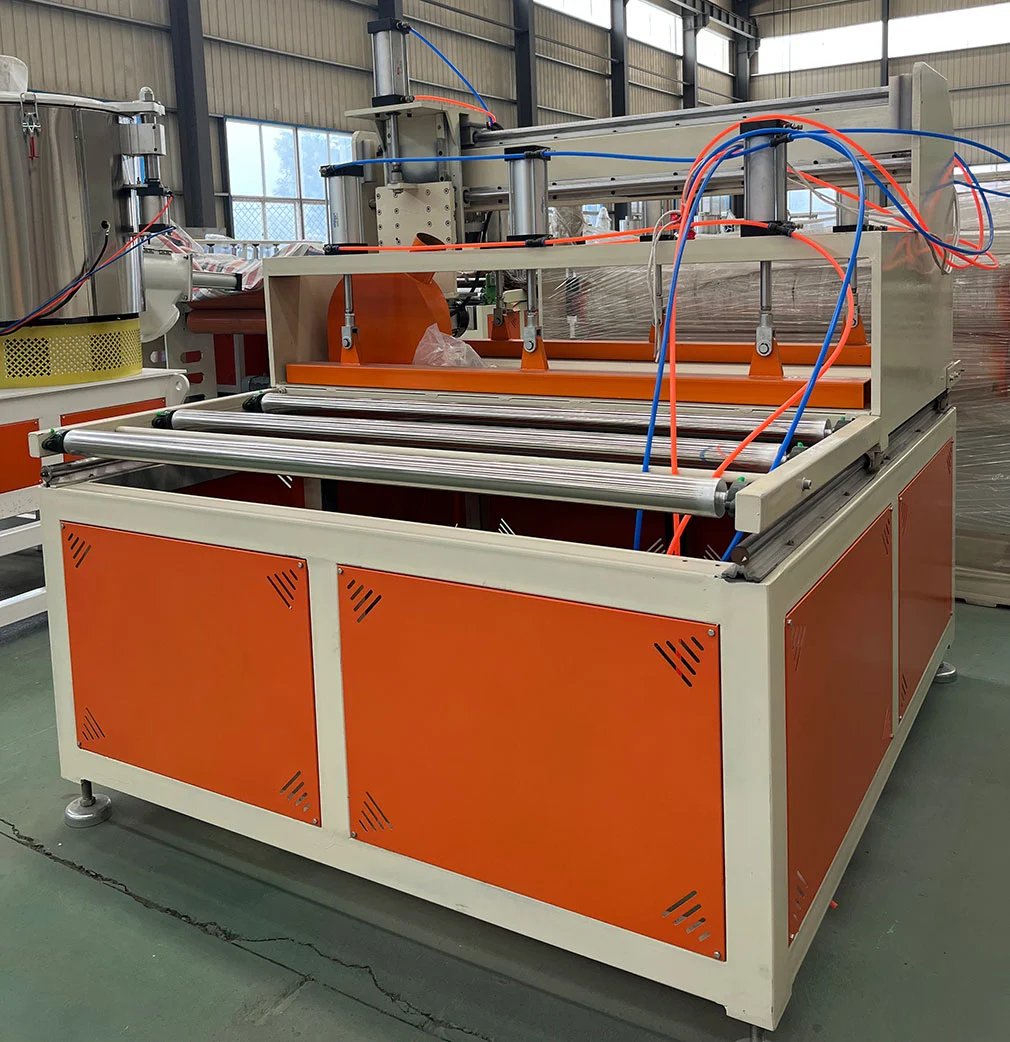

Máquina de corte
um. Largura de corte: 1000mm
b. Energia motor: 2,2kW
c. Controle de corte: elétrico
d. Método de medição: codificador coreano automático
e. Comprimento de corte: ajustável
