Resina de PVC, plastificante, estabilizador, enchimento, corante e outras matérias-primas são misturados uniformemente em uma determinada proporção para formar uma mistura que atenda aos requisitos de produção.
Lista e cotação de equipamentos
| número do pedido | nome | quantidade | observações |
| 1 | Alimentador de parafuso de aço inoxidável | 1 conjunto | Os principais componentes de toda a linha são fabricados por renomadas marcas nacionais e estrangeiras: 1. O sistema elétrico adota contator Siemens, controlador de temperatura inteligente Omron e conversor de frequência Invtensor. 2. O redutor dentado duro adota redutor de engrenagem de alto torque para máquina de plástico. 3. O cilindro do parafuso é feito de parafuso de Zhoushan, província de Zhejiang 4. O rolo de espelho é feito em Qingdao ou Xuzhou. 5. O molde é feito de Huangyan. |
| 2 | Parafuso duplo SZ80 | 1 unidade | |
| 3 | Molde de painel óptico MJ-1700 | 1 conjunto | |
| 4 | Calandra de três rolos BF-1800X ∗ 400 | 1 unidade | |
| 5 | Suporte de resfriamento BF-1800-6000 | 1 conjunto | |
| 6 | Máquina de tração com rolo de borracha BF-1800X ∿ 220 | 1 unidade | |
| 7 | Máquina de corte BF-1800 | 1 unidade | |
| 8 | Máquina de temperatura constante com rolo de óleo três em um | 1 conjunto | |
| 9 | Gabinete de controle elétrico da linha de produção de extrusão distrital DK-18 | 1 conjunto | |
| 10 | Dispositivo de cobertura de filme dupla face | 1 conjunto | |
| 11 | manipulador | 1 conjunto | |
| 11 | Dados técnicos de dispositivos aleatórios | 1 cópia |
1. Alimentador de parafuso de aço inoxidável: um
| Método de carregamento: | Alimentação helicoidal |
| Material do tubo e da caixa: | aço inoxidável |
| potência do motor: | 2. 2KW |
| autômatos: | Medidor de nível de amortecimento |

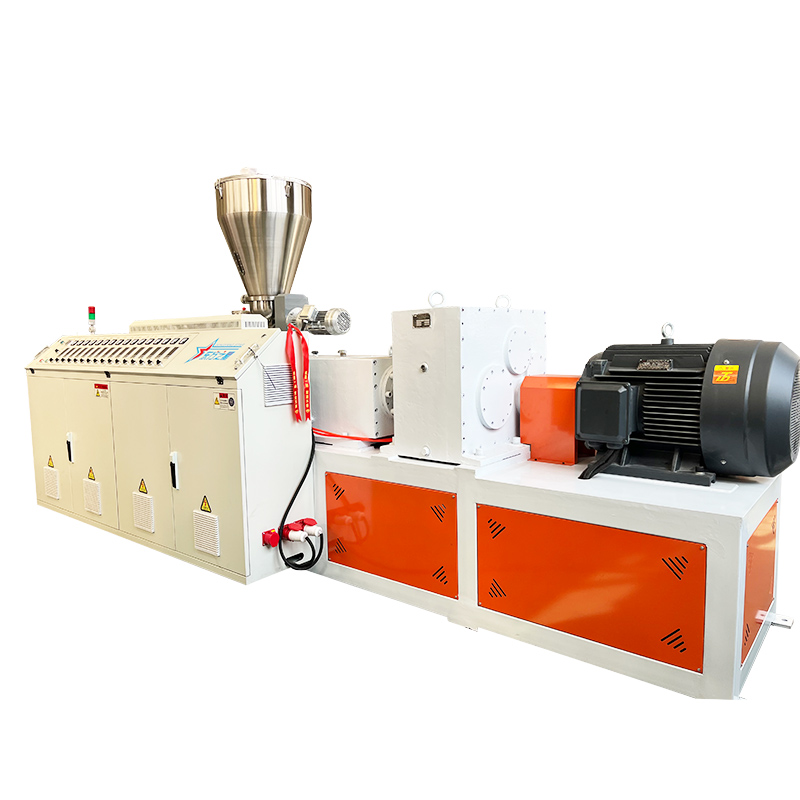

2. Extrusora de parafuso duplo Z80/156
| Diâmetro do parafuso: | 80 mm (Zhoushan, Zhejiang) |
| Relação entre comprimento e diâmetro do parafuso: | 24 ∶1 |
| Estrutura do parafuso: | Novo parafuso de alta plastificação, adequado para pó de PVC e materiais granulares. |
| Material do parafuso do cano: | Tratamento de nitretação 38CrMoAIA |
| Profundidade da camada de nitreto: | 0,4-0,7mm |
| Dureza do parafuso: | AT>740 |
| Dureza da matriz: | AT>940 |
| Velocidade do parafuso: | 15-40 rpm |
| potência do motor: | 75 kW (Motor Shandong Tailida) |
| Seção de aquecimento | 4 zonas (alumínio + proteção contra vento em aço inoxidável) |
| Resfriamento cilíndrico | 3 zonas ×250w |
| Saída de extrusão: | 300-400 kg/hora |
| caixa de redução | Produzido em Jiangyin, província de Jiangsu |
| Material da engrenagem | 20CrMnTi Carburização e têmpera |
| método de resfriamento | Os dentes são resfriados por água através do condensador |
| Modo de transmissão do redutor e motor | As juntas estão diretamente conectadas |
| Sistema de controle elétrico: | |
| contator | Contator Siemens |
| medidor com temperatura controlada | Medidor inteligente de controle de temperatura Omron |
| transformador de frequência | Conversor de frequência Invt |
3. Molde de placa de rack BF-1700
| Largura efetiva do molde da cabeça da máquina da placa do cabide Potência de aquecimento, seção de controle de temperatura |
Temperamento de forjamento de aço de molde de alta qualidade, cromagem dura, tratamento de polimento A espessura do produto é de 1-3 mm e a largura do produto é de 1550 mm 1700 mm O 15kw usa modo de aquecimento interno 5 zonas |
O canal de fluxo principal tem a forma de um canal de fluxo gradiente do tipo cabide. A cabeça é feita de liga de aço 5CrNIMo de alta qualidade e polida após cromagem; a borda superior da matriz é empurrada por microajuste.

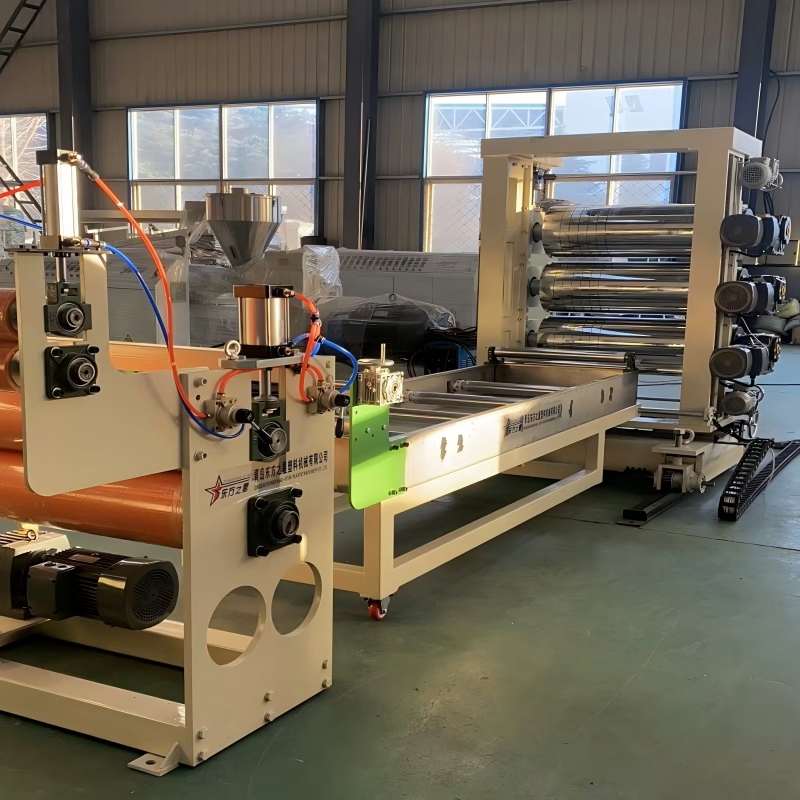

4. Calandra vertical de três rolos:
| A. Estrutura da prensa leve: | Três rolos verticais (com dispositivo de proteção de segurança dos rolos) b. Número de rolos; Três raízes (produzidas em Qingdao) |
| c. Diâmetro do rolo: | ∮400 mm |
| d. Comprimento do rolo: | 1800 mm |
| e. Espessura da parede do rolo: | ≥22 mm |
| F. Material do rolo: | O aço 45# é usado e endurecido para atingir a dureza RC60-65 |
| G. Tratamento de superfície do rolo: | Acabamento espelhado |
| H, estrutura do rolo: | O sistema de troca rápida composto multicamadas é adotado para garantir a temperatura uniforme do rolo. |
| I. Meio de temperatura constante para rolos: | água desmineralizada |
| J, sistema de controle de três rolos: | O controle de conversão de frequência pode ser usado para obter controle de velocidade síncrono e independente. |
| k, sistema de acionamento: | 1.5KWx3=4. 5kw Garantir o bom funcionamento dos três rolos. |
5. Suporte de resfriamento de aço inoxidável
| A. Comprimento do rack de resfriamento: | Seis metros. |
| b. rolo: | Fabricado em aço inoxidável. |
| c. Distância do rolo nos primeiros dois metros: | 400 mm. |
| D. O suporte possui um dispositivo de última geração: | 1 conjunto, o cortador é feito de faca de liga de alta qualidade |
| e. Consequência: | Rolamento cardíaco ajustável |
6. Máquina de tração com rolo de borracha
| A. Rolo de borracha de tração: | 2 unidades |
| b. Diâmetro do rolo de tração: | ∮220 mm |
| c. Comprimento do rolo de tração: | 1800 mm |
| D. Superfície do rolo de borracha de tração: | Polimento de borracha resistente à corrosão, resistente à temperatura e ao desgaste. |
| e, sistema de acionamento: | A transmissão do redutor de engrenagem é adotada |
| f, controle de tração: | Conversão de frequência de investimento |
| G. Controle de velocidade: | equipada com calandra de três rolos e sistema de controle de velocidade de ligação de velocidade de tração, a máquina de tração pode ser sistema de controle de velocidade independente |
7. máquina de corte
| A. Largura de corte: | 1550MM |
| b. potência do motor: | 2. 2KW |
| C. Controle discricionário: | motorizado |
| d. Método de medição: | Codificador Autonix sul-coreano |
| e. Comprimento de corte: | ajustável |
| F. Método de recebimento de material: | Transportador de correia, assistência manual |
| J. Comprimento do transportador de correia: | Três metros |
| H. Potência do motor: | 0,75 kW |
8. Máquina três em um de temperatura constante de óleo
| um. meio de resfriamento: | óleo |
| B. Tubo de circulação e tanque de água: | feito de aço inoxidável. |
| C. Válvula de resfriamento: | motorizado. |
| d. método de controle: | Controle independente superior, médio e inferior |
| e. controlador de temperatura: | OMRON |
9. Gabinete de controle elétrico da linha de produção: 1 conjunto
| a, transformador de frequência: | Investimento |
| b, Relé: | Omron |
| c, disjuntor de baixa tensão, contator: | Siemens |
| d, botão e luz indicadora: | Schneider |
| e. Gabinete de operação: | Piano + gabinete de controle de pouso |
10. Dispositivo de película de proteção de cobertura
| a, estilo estrutural: | Duas estações de trabalho frontais |
| b, controle de tensão: | Controlador de fluxo |
| c. Carretel: | Eixo de expansão de gás 3" 4 ramificações |
| D. Diâmetro máximo de desenrolamento: | 400mm |
| e, largura efetiva: | 1500mm |
