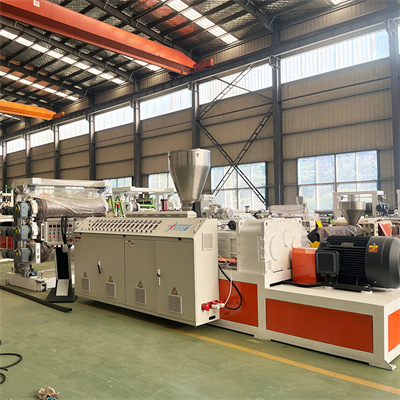

A máquina extrusora de folha blister de PVC inclui extrusora, molde, calendário, trator, cortador, plataforma transportadora
Extrusora:Normalmente é utilizada uma extrusora cônica de rosca dupla, adequada para o processamento de materiais de PVC.
Mofo:Geralmente uma cabeça de rosca tipo cabide
Calendário:Sua função é calandrar a chapa extrudada para melhorar o acabamento superficial e o nivelamento da chapa e controlar ainda mais a espessura da chapa.
Trator:Geralmente composto por dois ou mais rolos, é usado para transportar a chapa calandrada para frente a uma velocidade estável para garantir a continuidade da produção da chapa e cooperar com a extrusora e a calandra para controlar a espessura e a precisão dimensional da chapa.
Cortador:A folha pode ser cortada em placas de diferentes comprimentos de acordo com a demanda
Máquina extrusora de folha de PVC - lista e cotação de equipamentos
| número do pedido | nome | quantidade | observações |
| 1 | Alimentador de parafuso de aço inoxidável | 1 conjunto | Os principais componentes de toda a linha são fabricados por renomadas marcas nacionais e estrangeiras: 1. O sistema elétrico adota contator Siemens, controlador de temperatura inteligente Omron e conversor de frequência Invtensor. 2. O redutor dentado duro adota redutor de engrenagem de alto torque para máquina de plástico. 3. O cilindro do parafuso é feito de parafuso de Zhoushan, província de Zhejiang 4. O rolo de espelho é feito em Qingdao ou Xuzhou. 5. O molde é feito de Huangyan. |
| 2 | Parafuso duplo SZ80 | 1 unidade | |
| 3 | Molde de painel óptico MJ-1700 | 1 conjunto | |
| 4 | Calandra de três rolos BF-1800X ∗ 400 | 1 unidade | |
| 5 | Suporte de resfriamento BF-1800-6000 | 1 conjunto | |
| 6 | Máquina de tração com rolo de borracha BF-1800X ∿ 220 | 1 unidade | |
| 7 | Máquina de corte BF-1800 | 1 unidade | |
| 8 | Máquina de temperatura constante com rolo de óleo três em um | 1 conjunto | |
| 9 | Gabinete de controle elétrico da linha de produção de extrusão distrital DK-18 | 1 conjunto | |
| 10 | Dispositivo de cobertura de filme dupla face | 1 conjunto | |
| 11 | manipulador | 1 conjunto | |
| 11 | Dados técnicos de dispositivos aleatórios | 1 cópia |
1. Alimentador de parafuso de aço inoxidável:um
Método de carregamento:Alimentação helicoidal
Material do tubo e da caixa:aço inoxidável
potência do motor:2,2 kW
autômatos:Medidor de nível de amortecimento

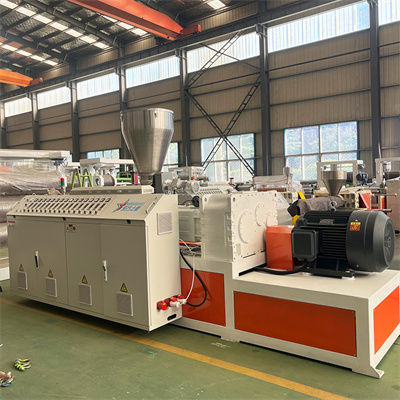

2. Extrusora de parafuso duplo Z80/156
| Diâmetro do parafuso: | 80 mm (Zhoushan, Zhejiang) |
| Relação entre comprimento e diâmetro do parafuso: | 24 ∶1 |
| Estrutura do parafuso: | Novo parafuso de alta plastificação, adequado para pó de PVC e materiais granulares. |
| Material do parafuso do cano: | Tratamento de nitretação 38CrMoAIA |
| Profundidade da camada de nitreto: | 0,4-0,7 mm |
| Dureza do parafuso: | AT>740 |
| Dureza da matriz: | AT>940 |
| Velocidade do parafuso: | 15-40 rpm |
| potência do motor: | 75 kW (Motor Shandong Tailida) Seção de aquecimento 4 zonas (alumínio + proteção contra vento em aço inoxidável) Resfriamento cilíndrico 3 zonas ×250w |
| Saída de extrusão: | 300-400 kg/hora caixa de redução Produzida em Jiangyin, província de Jiangsu Material da engrenagem 20CrMnTi Carburização e têmpera método de resfriamento Os dentes são resfriados por água através do condensador Modo de transmissão do redutor e do motor As juntas estão diretamente conectadas |
| Sistema de controle elétrico: |
contator contator Siemens medidor de temperatura controlada Medidor de controle de temperatura inteligente Omron transformador de frequência Invt conversor de frequência |
Largura efetiva do molde da cabeça da máquina da placa do cabide
Potência de aquecimento, seção de controle de temperatura
Temperamento de forjamento de aço de molde de alta qualidade, cromagem dura, tratamento de polimento
A espessura do produto é de 1-3 mm e a largura do produto é de 1550 mm 1700 mm
O 15kw usa modo de aquecimento interno 5 zonas
O canal de fluxo principal tem a forma de um canal de fluxo gradiente do tipo cabide. A cabeça é feita de liga de aço 5CrNIMo de alta qualidade e polida após cromagem; a borda superior da matriz é empurrada por microajuste.

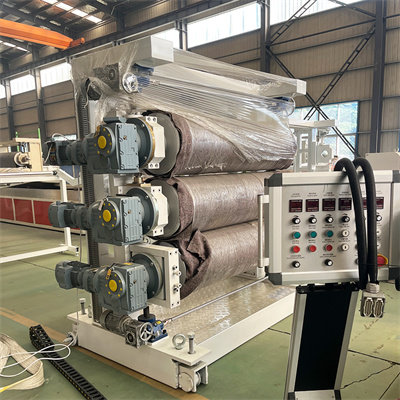

A. Estrutura da prensa leve: Três rolos verticais (com dispositivo de proteção de segurança dos rolos)
b. Número de rolos; Três raízes (produzidas em Qingdao)
c. Diâmetro do rolo: ∮400mm
d. Comprimento do rolo: 1800 mm
e. Espessura da parede do rolo: ≥22mm
F. Material do rolo: aço 45# é usado e endurecido para atingir dureza de RC60-65
G. Tratamento de superfície do rolo: Acabamento espelhado
H. Estrutura do rolo: O sistema de troca rápida composto multicamadas é adotado para garantir a temperatura uniforme do rolo.
I. Meio de temperatura constante para rolos: água desmineralizada
J. sistema de controle de três rolos: O controle de conversão de frequência pode ser usado para obter controle de velocidade síncrono e independente.
k. sistema de acionamento: 1,5KWx3=4,5kw Garanta o bom funcionamento dos três rolos.
A. Comprimento do rack de resfriamento: Seis metros.
b. rolo: Fabricado em aço inoxidável.
c. Distância do rolo nos primeiros dois metros: 400 mm.
D. O suporte tem um dispositivo de ponta: 1 conjunto, o cortador é feito de faca de liga de alta qualidade
e. Rolamento: Rolamento de coração ajustável

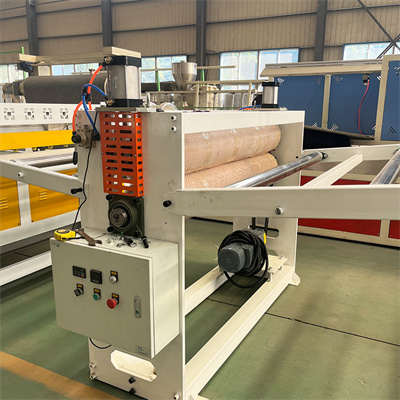

A. Rolo de borracha de tração: 2 unidades
b. Diâmetro do rolo de tração: ∮220mm
c. Comprimento do rolo de tração: 1800 mm
D. Superfície do rolo de borracha de tração: Polimento de borracha resistente à corrosão, resistente à temperatura e ao desgaste.
e. sistema de acionamento: A transmissão do redutor de engrenagem é adotada
f. controle de tração: conversão de frequência Invt
G. Controle de velocidade: equipado com calandra de três rolos e sistema de controle de velocidade de ligação de velocidade de tração, a máquina de tração pode ser sistema de controle de velocidade independente

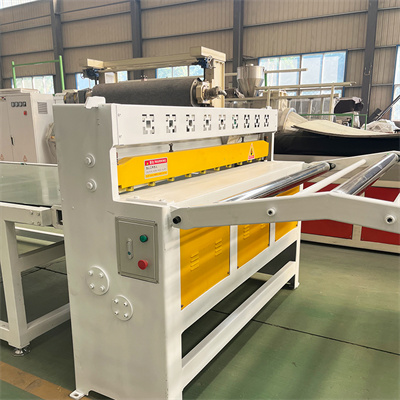

A. Largura de corte: 1550MM
b. potência do motor: 2,2KW
C. Controle discricionário: acionado por motor
d. Método de medição: codificador Autonix sul-coreano
e. Comprimento de corte: ajustável

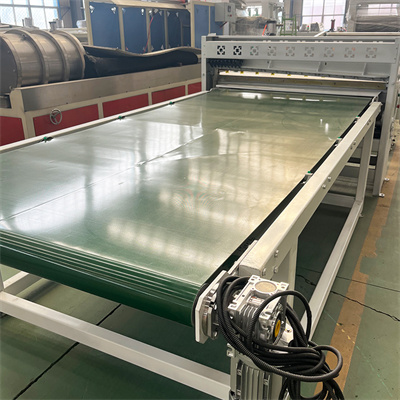

F. Método de recebimento de material: Transportador de correia, assistência manual
J. Comprimento do transportador de correia: Três metros
H. Potência do motor: 0,75KW
um. meio de resfriamento:óleo
B. Tubo de circulação e tanque de água:feito de aço inoxidável.
C. Válvula de resfriamento:motorizado.
d. método de controle:Controle independente superior, médio e inferior
e. controlador de temperatura:OMRON
