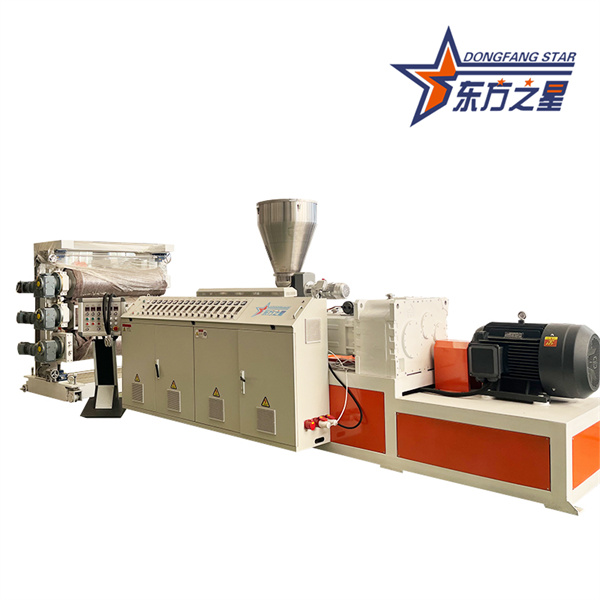

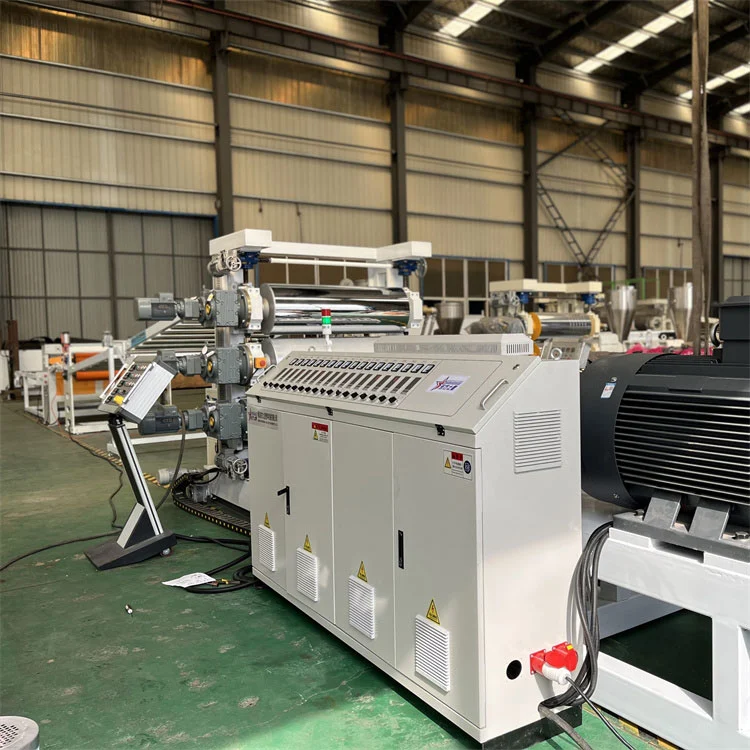

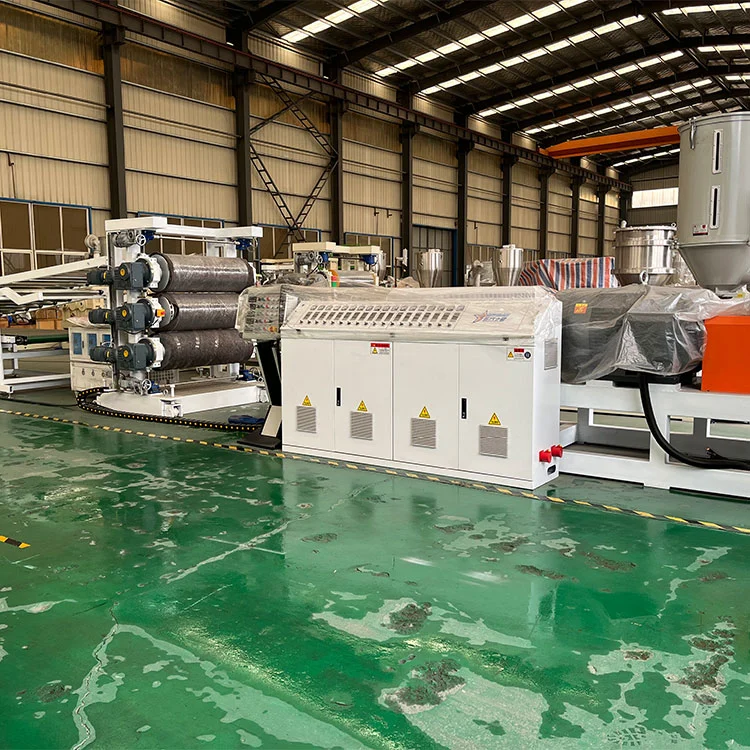

A extrusora de placa eletrostática de PVC inclui uma extrusora de parafuso única, uma máquina de extrusora de placa, um calendário de três rolos, um suporte de resfriamento, uma máquina de transporte, uma máquina de corte e uma plataforma de transporte. A extrusora é usada principalmente para derreter partículas de plástico e o molde é usado para moldagem preliminar. O calendário de três rolos é usado para modelagem e cura adicional. A máquina de transporte é usada para puxar a serra de corte e cortar o comprimento correspondente de acordo com as necessidades do cliente.
| número do pedido | nome | quantidade |
| 1 | Alimentador de parafuso de aço inoxidável | 1 conjunto |
| 2 | SJ120-33/1 Extrusora de parafuso único | 1 conjunto |
| 3 | MOL MJ-1150 Painel de luz | 1 conjunto |
| 4 | BF-1200X∮400 CALENDER DE TRÊS ROLL | 1 conjunto |
| 5 | Suporte de resfriamento BF-1200-6 metros | 1 conjunto |
| 6 | BF-1200*∮220 Máquina de tração de rolos de borracha | 1 conjunto |
| 7 | Máquina de enrolamento de fricção BF-1200 | 1 conjunto |
| 8 | Máquina de temperatura constante de três em um rolo de água | 1 conjunto |
| 9 | Linha de produção de extrusão distrital DK-18 Gabinete de controle elétrico | 1 conjunto |
| 1 0 | Dados técnicos sobre equipamentos aleatórios | 1 cópia |
Diâmetro do parafuso: 1 2 0mm (Zhoushan, Zhejiang)
Comprimento do parafuso para o diâmetro: 3 0∶ 1
Estrutura do parafuso: novo parafuso de plastificação alto, adequado para pó e materiais granulares.
Material de parafuso cilíndrico: 38c RMOAIA Nitrizing Treatment
Profundidade da camada de nitreto: 0,4-0,7 mm
Ddução do parafuso: hv> 740
Diridão do cilindro: HV> 940
Velocidade do parafuso: 1 5-7 0 rpm
Motor Power: 1 10 KW (Motor da marca Shandong)
Seção de aquecimento 6 x 6 kW (fundição de alumínio + capuz de aço inoxidável)
Resfriamento cilíndrico 6 zonas x 180w
Saída de extrusão: 300-4 0 0kg/h
Redução Reddish Reddish Reducer Y-3 15 Redutor (produzido na província de Changzhou, Jiangsu)
Instalação de unidade de correia ou conexão direta da junta do eixo
Material de engrenagem 20crmnti carburou e extinto
O método de resfriamento é esfriar os dentes através da água no condensador
Drier E-200kg do tipo
Principal Sistema de Controle Elétrico:
Contator Schneider ou Siemens ou Contator da ABB
Medidor de controle de temperatura OMRON Intelligent Termpery Control Meter
Inversor de conversor de frequência ou conversor de frequência Weichuang

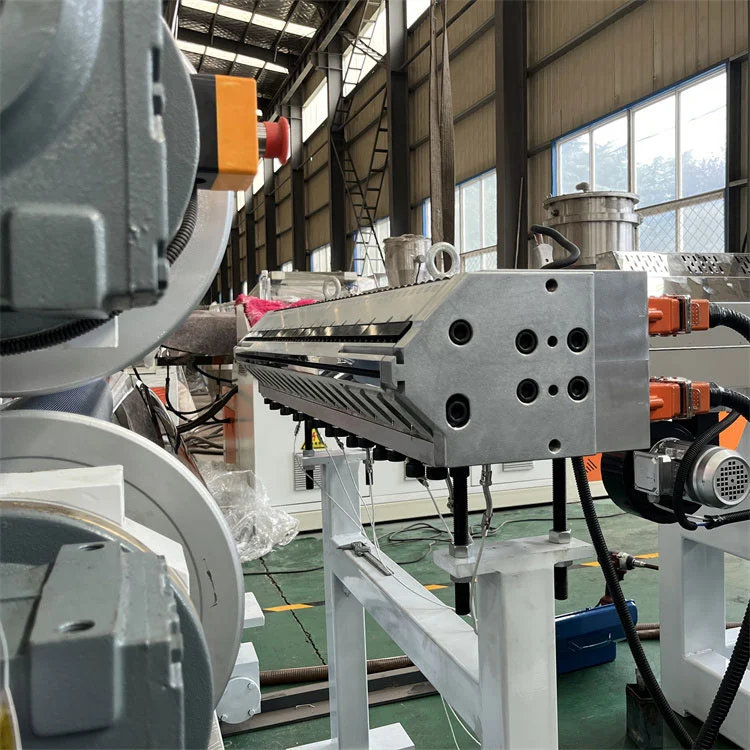

Material de molde:Forjamento de aço de mofo de alta qualidade e temperamento, revestimento cromo duro, tratamento de polimento
A cabeça da placa com um cabide de roupas tem 1-6 mm de espessura e 1 0 00 mm de largura
A largura efetiva do molde é de 1 15 0 mm por conjunto
A potência de aquecimento é de 1 5kW e o método de aquecimento interno é adotado
Zona de controle de temperatura Seção 5
O canal de fluxo da cabeça está na forma de canal de fluxo gradual do tipo cabide de roupas, e a cabeça é feita de aço de alta qualidade de aço de liga 5crnimo, polido após o revestimento cromo; O Micro-Ajuste Push de Lips Push de Dado Superior.

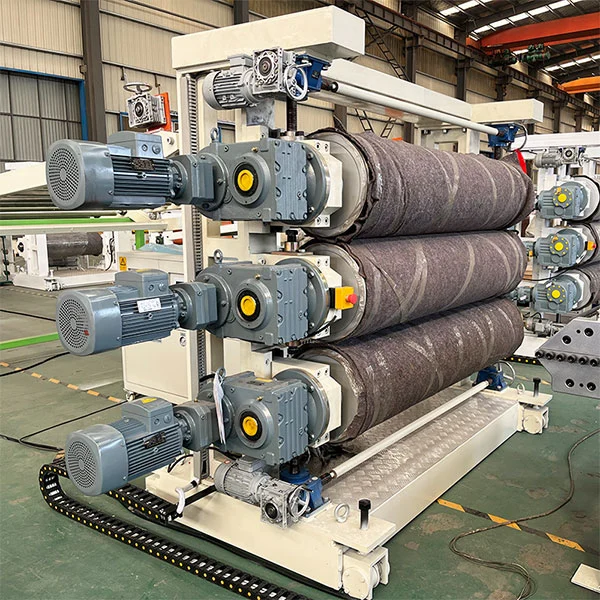

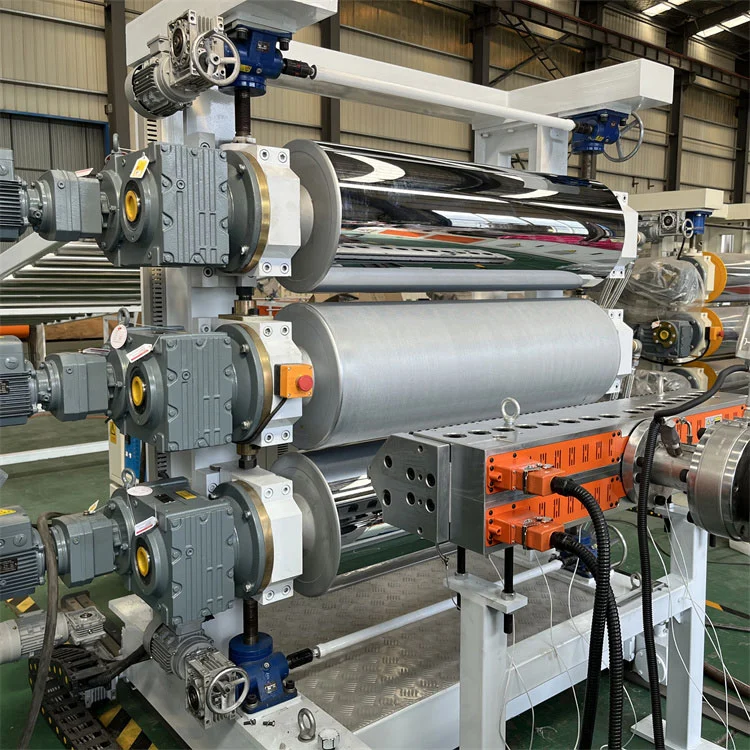

A. Estrutura da máquina de calendário:Três rolos verticais (com dispositivo de proteção de segurança do rolo)
b. Número de rolos; três (produzidos em Qingdao)
C. Diâmetro do tambor:40 0mm
d. comprimento do rolo:12 0 0mm
e. Espessura da parede do rolo:≥2 1 mm
F. Roll Material:45# aço é usado e o tratamento de endurecimento é realizado, e a dureza pode atingir o RC60-65
G. Tratamento da superfície do rolo:tratamento de espelhos
H. Estrutura do tambor:O sistema de troca rápido composto de várias camadas é adotada para garantir a temperatura uniforme e constante do tambor.
I. meio de temperatura constante do rolo:água amolecida
j. Sistema de controle de três roll:O controle de conversão de frequência é adotado para realizar controle de velocidade síncrona e independente.
K. Sistema de transmissão:1,5kwx3 = 4,5kw. Verifique se a operação suave dos três rolos.
A. Comprimento do rack de refrigeração:6 metros.
B. Roller:Tudo feito de aço inoxidável.
c. Rolo espaçamento nos dois primeiros metros:400mm.
D. O suporte está equipado com um dispositivo de ponta:1 conjunto, e a faca de corte é feita de faca de liga de alta qualidade
e. Consequência:Rolamento ajustável

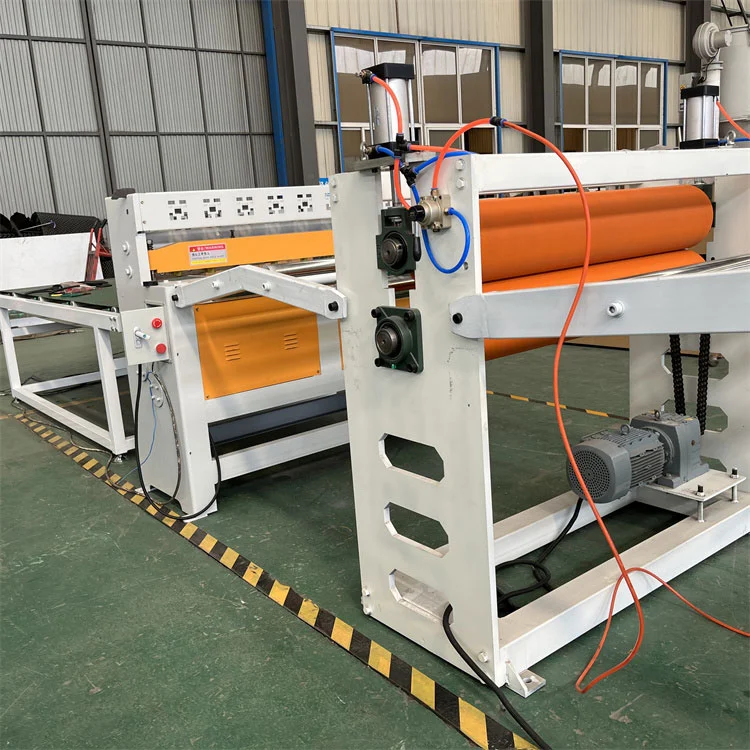

A. rolos de borracha de tração: 2
b. Diâmetro do rolo de tração:220mm
c. Comprimento do rolo de tração:12 00mm
D. Superfície de rolo de borracha de tração:resistente à corrosão. resistente à temperatura. borracha resistente ao desgaste e polimento.
e. Sistema de transmissão:A transmissão redutora de engrenagem é adotada
F. Controle de tração:Conversor de frequência invencível ou weichuang
G. Controle de velocidade:Equipado com três rolos e sistema de ajuste de ligação de velocidade de tração, a máquina de tração pode ser ajustada de velocidade independente

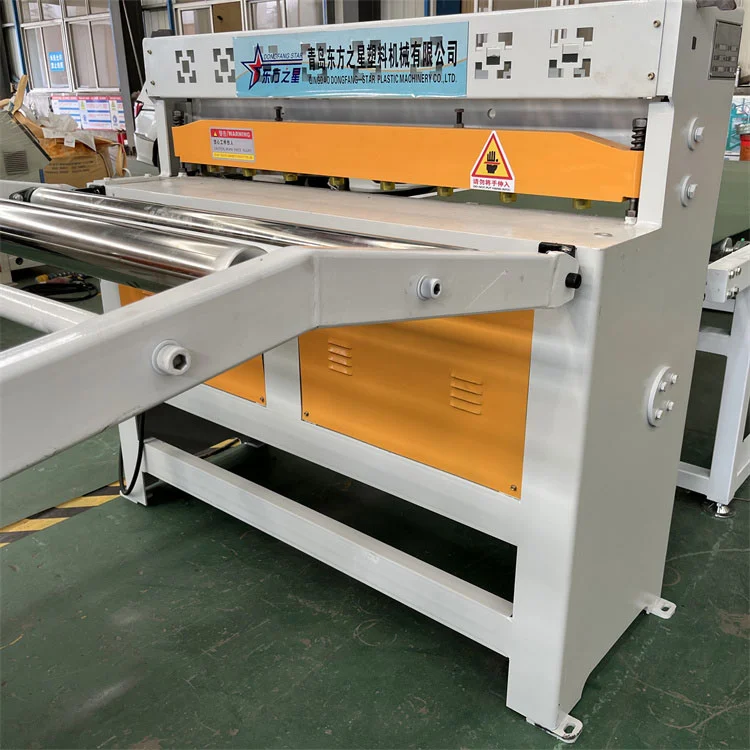

Largura de corte:1000mm
b. Energia motora:2.2kW
c. CORTE CONTROLE:elétrico
d. Método de medição:Codificador coreano Ottonix
e. Comprimento de corte:ajustável

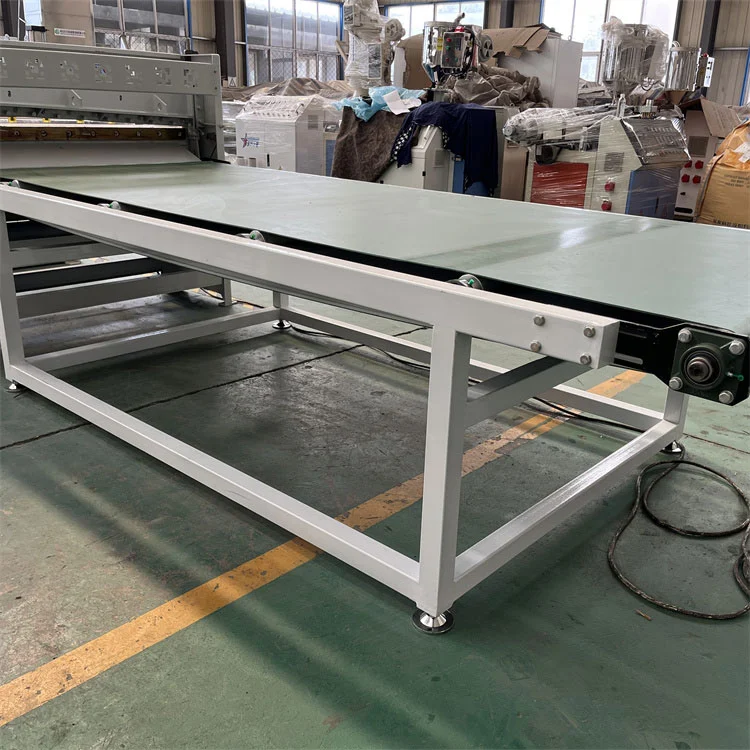

f. Método de recebimento:transmissão de cinto, assistência manual
J. Cinturão de transmissão de comprimento:3 metros
H. transportando energia motora:0,75kW
