Máquina de extrusão de placa de cristal de PVC

Quais são os componentes da máquina de extrusora de placa de cristal de PVC？

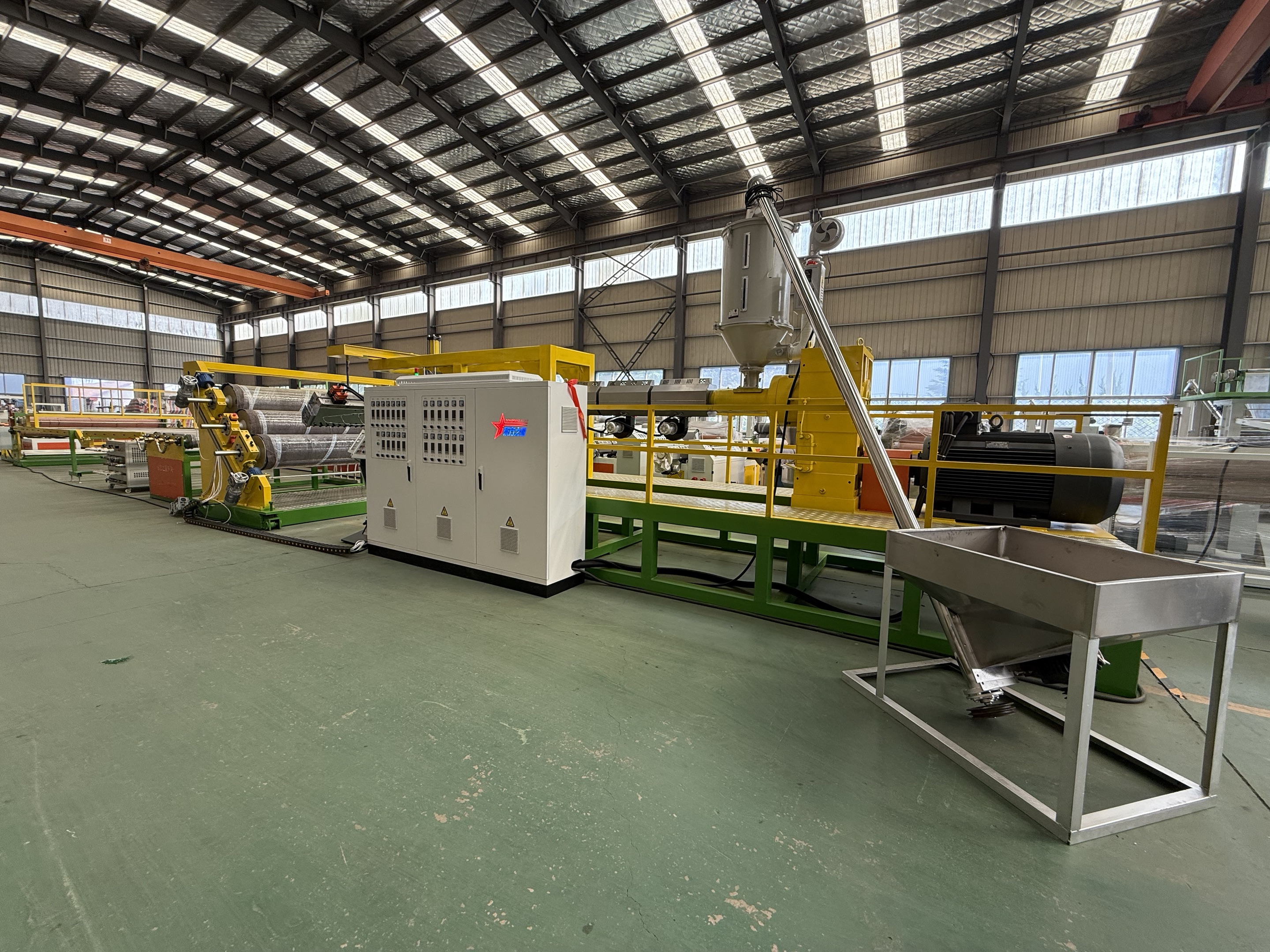

O equipamento usa uma extrusora de parafuso único, uma matriz elástica em forma de T com matriz ajustável, um calendário vertical super espelho, uma máquina de temperatura de água de três em um, um tanque de água de resfriamento de aço inoxidável e está equipado com uma faca de corte ajustável, uma máquina de tração de rolo de borracha e um enrolador de atrito. O gabinete de controle elétrico usa: controlador de temperatura inteligente OMRON, aparelhos elétricos de baixa tensão da Siemens e um conhecido inversor de marca doméstica e estrangeira Weichuan. A superfície da folha produzida é brilhante, transparente e impecável, macia, sem rachaduras, sem odor, sem bolhas, finamente feita e amplamente usada; usado para casa, portas rápidas, produtos químicos, almofadas de isolamento e partições de salas com ar condicionado; A faixa de temperatura de trabalho é de menos 20 graus Celsius a 60 graus Celsius e pode ser ligada e soldada. Fácil de limpar.

Lista de equipamentos e cotação

Detalhes do produto

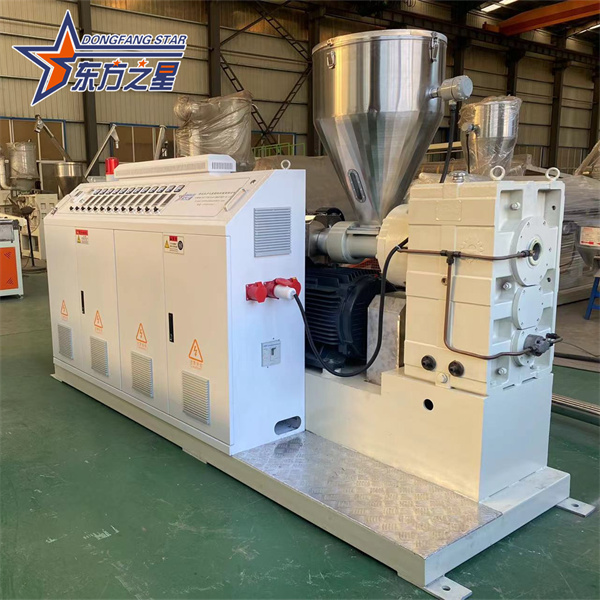

Extrusora de parafuso único SJ 120 3 4/1

● Diâmetro do parafuso: 120mm (produzido em Zhoushan, província de Zhejiang)
● Razão de aspecto do parafuso: 3 4: 1
● Estrutura da haste de parafuso: um novo tipo de haste de parafuso altamente eficiente
● Material do parafuso do cartucho: 38c RMOAIA Nitrogênio Infiltração Tratamento
● Profundidade da camada de nitreto: 0,4-0,7 mm
● Dressidão do parafuso: HV> 740
● Dinuidade do cartucho: HV> 940
● Velocidade de rotação do parafuso: 10-70 rpm
● Potência do motor: 110 kW (motor de marca de shandong)
● 5 kW de aquecimento Seção 8 (alumínio fundido + capuz de ar de aço inoxidável)
● Área de resfriamento de tambor 8-250W
● Quantidade de extrusão: 200-40 0kg / h
● Redutor de faces de dente duro redutor Y-315 Reduce (produzido em Changzhou, Jiangsu)
● Formulário de instalação da unidade de correia ou conexão reta da junta do eixo
● Material de engrenagem 20crmnti através da extinção de carburismo
● O modo de resfriamento passa o condensador
● Alimentador de vácuo automático E-200 kg do tipo
● Sistema de controle de aparelhos elétricos:
● Contactor o contator de Schneider
● Tabela de controle de temperatura OMRON Inteligente Tabela de controle de temperatura
● INVT Governador de velocidade de conversão de frequência

BF-1160 Casaco Tipo de molde de placa:

● Material de molde forjamento de aço de alta qualidade, revestimento de cromo duro, processamento de polimento
● A espessura da cabeça da placa do rack é 0. 5-5mm e a largura do produto é de 1000 mm
● A largura efetiva do dado é de 1160 mm
● O poder de aquecimento de 15 kW adota o modo de aquecimento interno
● Área 7 da seção de controle de temperatura
● O corredor do nariz é um corredor de gradiente de rack. A cabeça é feita de aço de alta de alta qualidade 40 CRMO, a superfície é revestida e polida; O lábio do molde é ajustado e o lábio do molde inferior pode ser substituído.
BF-1400X 400 Pressão óptica de três rolos:

● Diâmetro do rolo prespressivo φ400mm (Fabricação Changzhou)
● O processo de processamento de rolos é passado pelo processamento do espelho
● Três material de rolo 45 # acabamento e qualidade,
● Espessura do revestimento cromo de 0,05-0,1mm
● O comprimento efetivo do rolo é de 1400 mm
● Drive Motor Power 1,5kW 3 conjuntos (acionamento de motor de desaceleração de alta engrenagem de torque)
● A velocidade da linha do rolo é de 0,5-12m / min
● O sistema de temperatura constante de aquecimento do rolo adota três máquinas de controle automático de temperatura da água, que podem controlar a temperatura do rolo separadamente, respectivamente.

O motor de desaceleração da unidade é controlado por frequência variável para obter regulação da velocidade de escala com alta precisão de operação e superar o erro causado pela transmissão mecânica; A folga superior e inferior do rolo é controlada pelo sistema de limites e a folga do rolo pode ser ajustada pelo motor manual ou desaceleração; e os sistemas de limite superior e inferior são instalados para garantir a segurança.

● O comprimento do quadro de suporte é de 6.000 mm
● Diâmetro do rolo de aço inoxidável: φ 75mm
● Rolo de aço inoxidável Comprimento: 1.400 mm
● Estrutura de terra fria com o arranjo de rolos de 8 metros de estrada de rolos, sob o suporte.
● Existem 3 cortadores de borda de liga acima do rack de resfriamento

● Modo de tração (grupo 1): dois rolos de borracha
● Rolo de borracha Material: Rolo adesivo de poliuretano
● 240mm
● Redutor de velocidade do ciclóide planetário XWD-3-1.5-43
● A energia motora é de 2,2 kW
● Modo de controle de velocidade, conversor de frequência
● Modo de transmissão: engrenagem ou unidade de roda dentada

● codificação de rotação do memeter
● A largura do produto é de 1200 mm.
● A energia motora é de 1,5kW
● Tipo de atrito de rolos do modo de Wwinding
● O comprimento do volume é de 20-50 m
