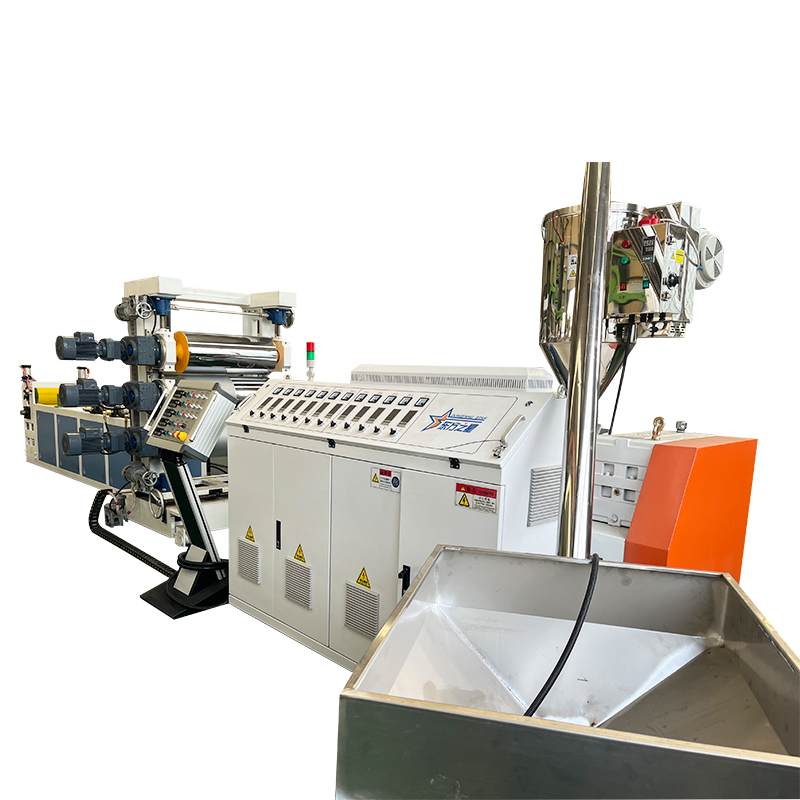

Máquina de extrusão de lençol de bolha de PVC inclui extrusora, molde, calendário, trator, cortador, plataforma de transportador
Extrusora:Geralmente, é usada uma extrusora cônica de parafuso duplo, adequado para o processamento de materiais de PVC.
Mofo:Geralmente uma cabeça do tipo de cabide
Calendário:Sua função é calendário a folha extrudada para melhorar o acabamento da superfície e a planicidade da folha e controlar ainda mais a espessura da folha.
Trator:Geralmente composto por dois ou mais rolos, é usado para transportar a folha de calendário para a frente a uma velocidade estável para garantir a continuidade da produção de folhas e cooperar com a extrusora e o calendário para controlar a espessura e a precisão dimensional da folha.
Cortador:A folha pode ser cortada em placas de diferentes comprimentos de acordo com a demanda
PVC Blister Shep Extruser Machine- Equipment List and Citotty
| número do pedido | nome | quantidade | Observações |
| 1 | Alimentador de parafuso de aço inoxidável | 1 conjunto | Os principais componentes de toda a linha são fabricados por marcas domésticas e estrangeiras conhecidas: 1. O sistema elétrico adota o contator da Siemens, o controlador de temperatura inteligente OMRON e o conversor de frequência InvEnsor. 2. O redutor de dentes duro adota redutor de engrenagem de alto torque para máquina de plástico. 3. O barril de parafuso é feito de parafuso de Zhoushan, província de Zhejiang 4. O rolo do espelho é feito em Qingdao ou Xuzhou. 5. O molde é feito de Huangyan. |
| 2 | Parafuso SZ80-TWIN | 1 unidade | |
| 3 | Molde de painel óptico MJ-1700 | 1 conjunto | |
| 4 | BF-1800X ∗ 400 Três calendários de rolo | 1 unidade | |
| 5 | Suporte de resfriamento BF-1800-6000 | 1 conjunto | |
| 6 | BF-1800X ∿ 220 Máquina de tração de rolos de borracha | 1 unidade | |
| 7 | Máquina de corte BF-1800 | 1 unidade | |
| 8 | Máquina de temperatura constante de três em um rolo de óleo | 1 conjunto | |
| 9 | Linha de produção de extrusão distrital DK-18 Gabinete de controle elétrico | 1 conjunto | |
| 10 | Dispositivo de cobertura de filme de dupla face | 1 conjunto | |
| 11 | manipulador | 1 conjunto | |
| 11 | Dados técnicos de dispositivo aleatório | 1 cópia |
1. Alimentador de parafuso de aço inoxidável:um
Método de carregamento:Alimentação helicoidal
Material de tubo e caixa:aço inoxidável
Poder do motor:2.2kW
Automatos:Medidor de nível de amortecimento

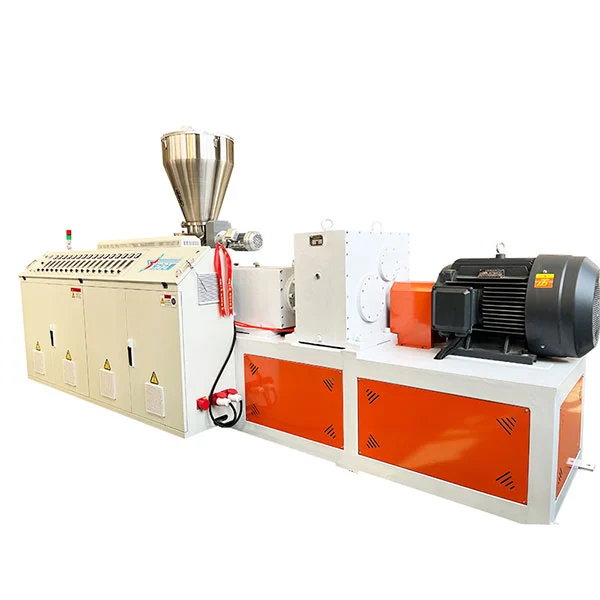

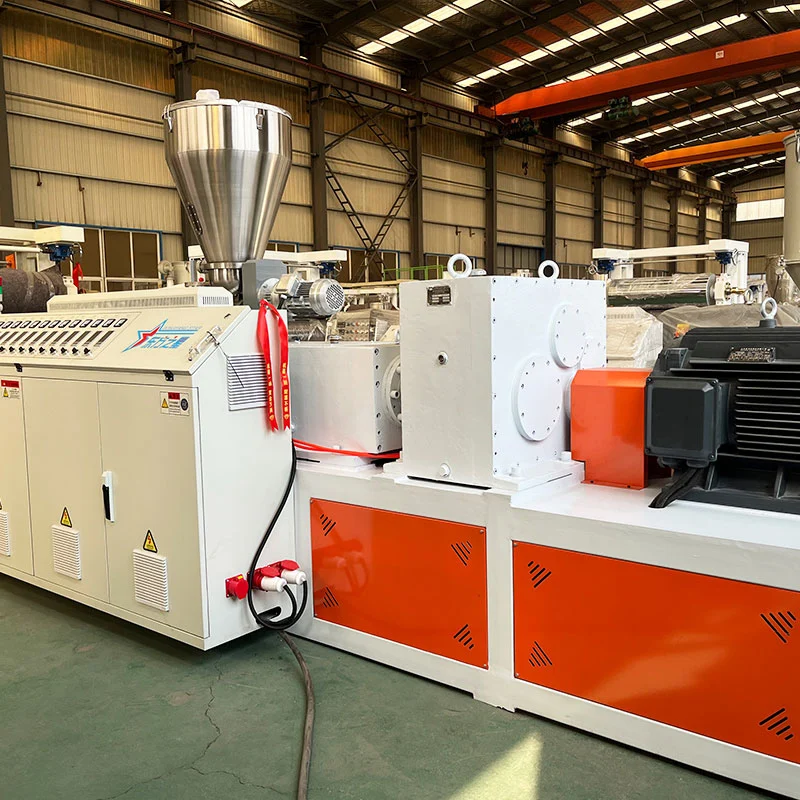

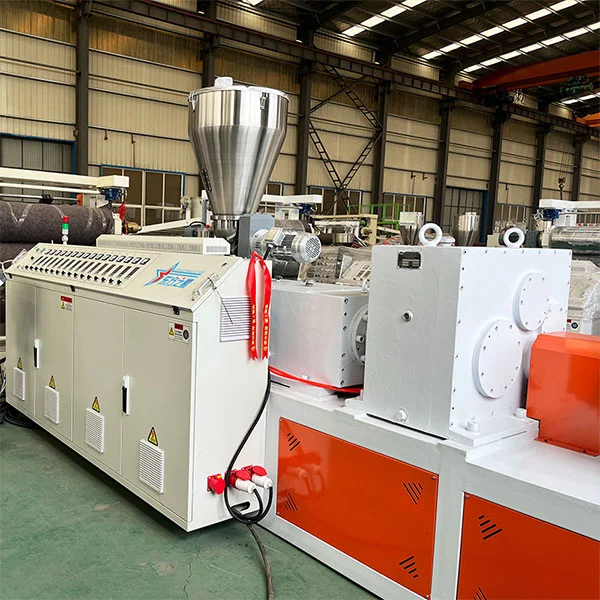

2. Z80/156 Extrusora de colheita dupla
| Diâmetro do parafuso: | 80mm (Zhoushan, Zhejiang) |
| Comprimento do parafuso e diâmetro: | 24 ∶1 |
| Estrutura de parafuso: | Novo parafuso de plastificação alto, adequado para pó de PVC e materiais granulares. |
| Parafuso material do barril: | 38crmoaia Nitreghing Treatment |
| Profundidade da camada de nitreto: | 0,4-0,7mm |
| Dureza do parafuso: | HV ＞ 740 |
| DIE DIDADE: | HV ＞ 940 |
| Velocidade do parafuso: | 15-40rpm |
| Poder do motor: | 75 kW (motor de shandong tailida) Aquecimento Seção 4 Zonas (alumínio + escudo de vento de aço inoxidável) Resfriamento cilíndrico 3 zonas × 250w |
| Saída de extrusão: | 300-400kg/h Caixa de redução produzida em Jiangyin, província de Jiangsu Material de engrenagem 20crmnti carburismo e extinção Método de resfriamento Os dentes são resfriados pela água através do condensador Modo de transmissão de redutor e juntas do motor estão diretamente conectadas |
| Sistema de controle elétrico: |
Contator Siemens Contator Medidor controlado por temperatura OMRON Intelligent Temperation Control Meter Transformador de frequência Invt Frequency Converter |

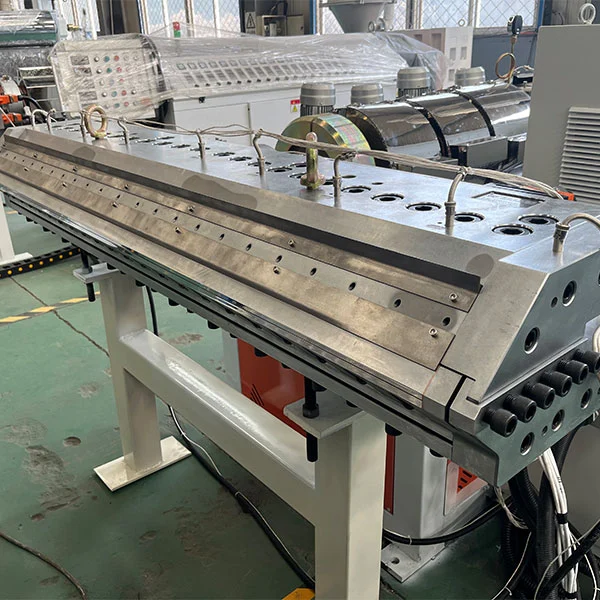

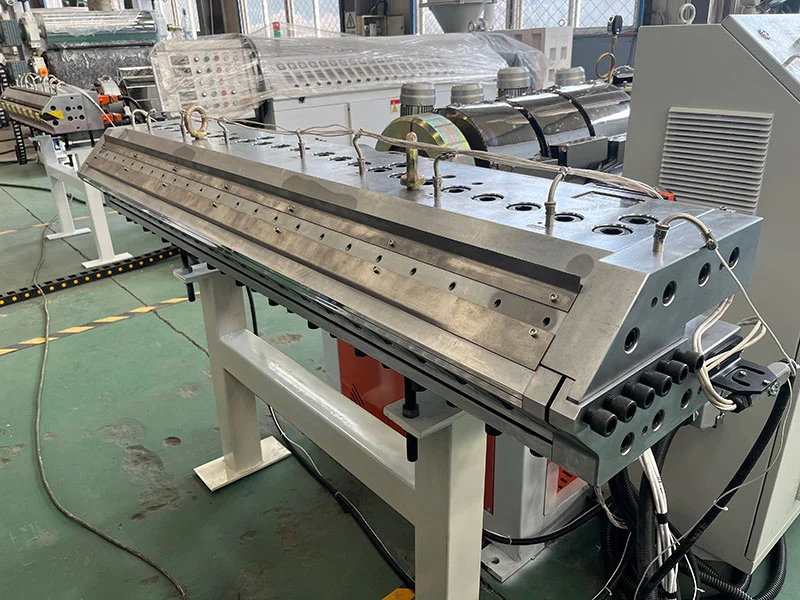

Armazenamento de cabide da placa de roupas largura eficaz da cabeça
Poder de aquecimento, seção de controle de temperatura
Tlema de forjamento de aço de alta qualidade, revestimento cromo duro, tratamento de polimento
A espessura do produto é de 1-3 mm e a largura do produto é de 1550 mm 1700mm
O 15KW usa o modo de aquecimento interno 5 zonas
O canal de fluxo da cabeça está na forma de um canal de fluxo de gradiente do tipo de cabide de roupas. A cabeça é feita de aço de alta de alta qualidade 5crnimo e polido após o cromo; O lábio superior é empurrado por micro ajuste.

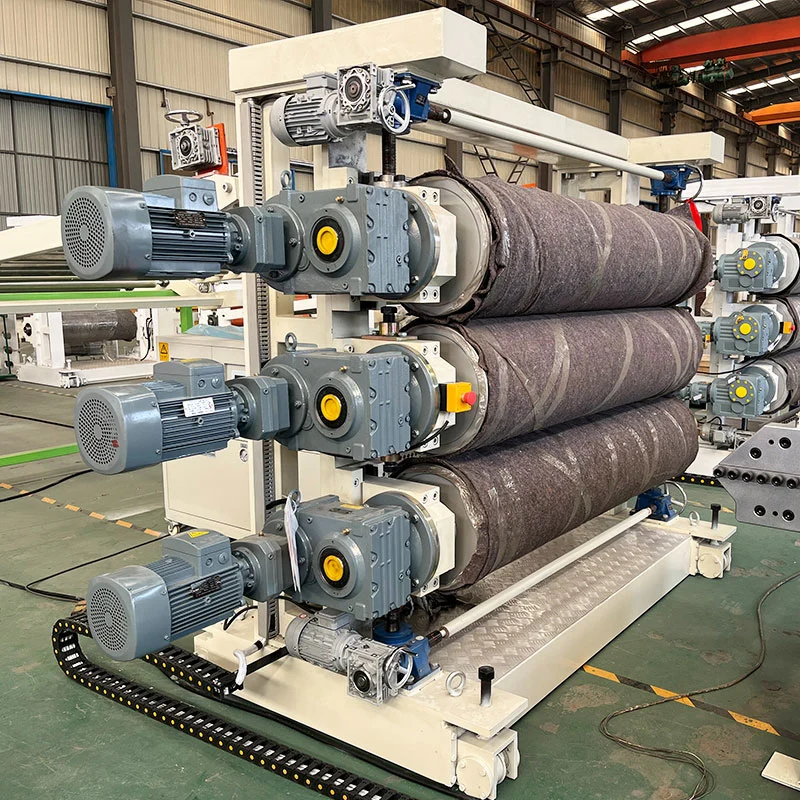

A. Estrutura da imprensa da luz: vertical três rolos (com dispositivo de proteção de segurança de rolos)
b. Número de rolos; Três raízes (produzidas em Qingdao)
c. Diâmetro do rolo: ∮400mm
d. Rolo de comprimento: 1800 mm
e. Espessura da parede do rolo: ≥22mm
F. Roll Material: 45# aço é usado e endurecido para obter dureza de RC60-65
G. Roll Surface Treatment: acabamento espelhado
H. Estrutura do rolo: O sistema de troca rápido composto de várias camadas é adotado para garantir a temperatura uniforme do rolo.
I. Médio de temperatura constante para rolos: água desmineralizada
J. Sistema de controle de três rolos: o controle de conversão de frequência pode ser usado para obter controle de velocidade síncrona e independente.
k. Sistema de acionamento: 1,5kWx3 = 4,5kW Verifique a operação suave dos três rolos.

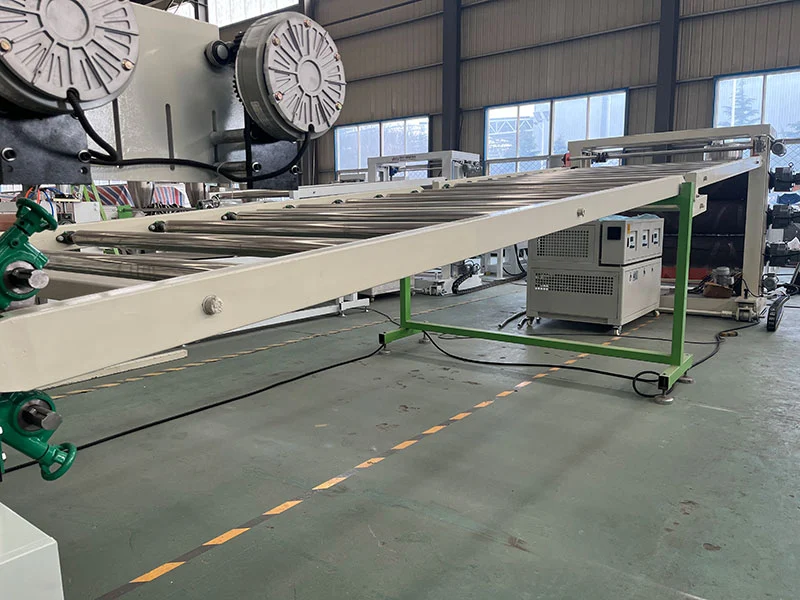

A. Comprimento do rack de resfriamento: seis metros.
b. Rolo: Feito de aço inoxidável.
c. Distância do rolo dentro dos dois primeiros metros: 400 mm.
D. O suporte tem um dispositivo de ponta: 1 conjunto, o cortador é feito de faca de liga de alta qualidade
e. Rolução: rolamento de coração ajustável

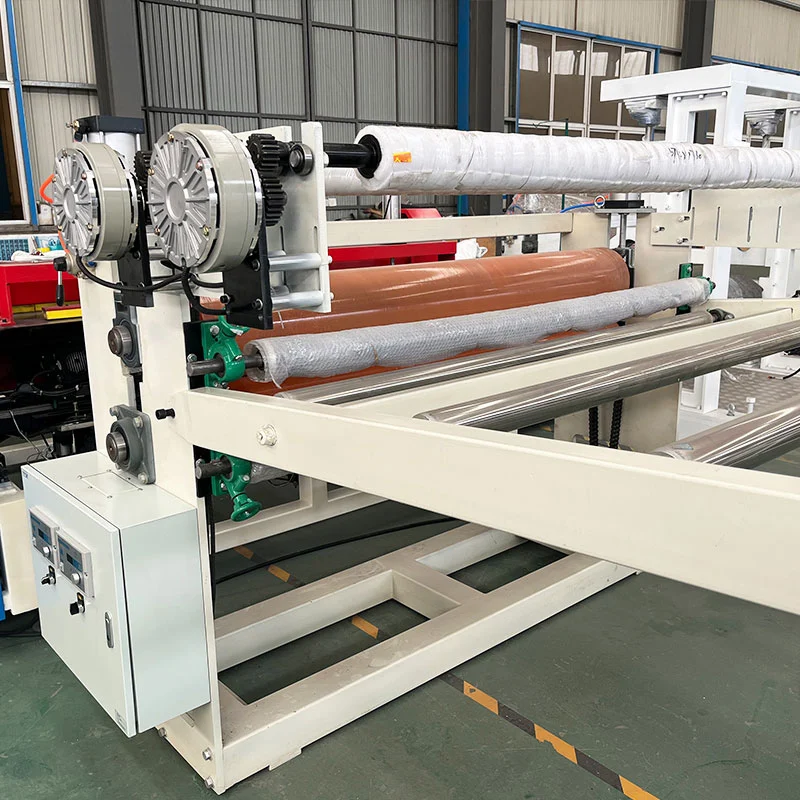

A. Rolo de borracha de tração: 2 unidades
b. Diâmetro do rolo de tração: ∮220mm
c. Rolo de tração Comprimento: 1800mm
D. Superfície do rolo de borracha de tração: resistente à corrosão, resistente à temperatura e polimento de borracha resistente ao desgaste.
e. Sistema de acionamento: a transmissão redutora de engrenagem é adotada
f. Controle de tração: Conversão de frequência Invt
G. Controle de velocidade: Equipado com três rolos e sistema de controle de velocidade de velocidade de velocidade de tração, a máquina de tração pode ser independentemente do sistema de controle de velocidade
A. Largura de corte: 1550 mm
b. Poder do motor: 2.2kW
C. Controle discricionário: acionado por motor
d. Método de medição: codificador automático sul -coreano
e. Comprimento de corte: ajustável
F. Método de recebimento de material: transportador de correia, assistência manual
J. Comprimento do transportador de correia: três metros
H. energia motora: 0,75kW

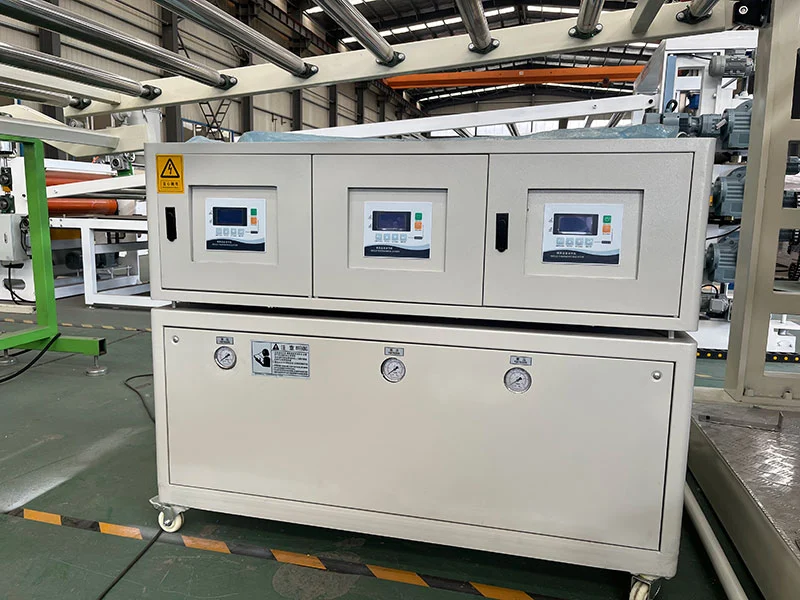

um. meio de resfriamento:óleo
B. Circulação Tubo e Tanque de Água:feito de aço inoxidável.
C. Válvula de resfriamento:acionado por motor.
d. Método de controle:Controle independente superior, médio e inferior
e. Controlador de temperatura:Omron
