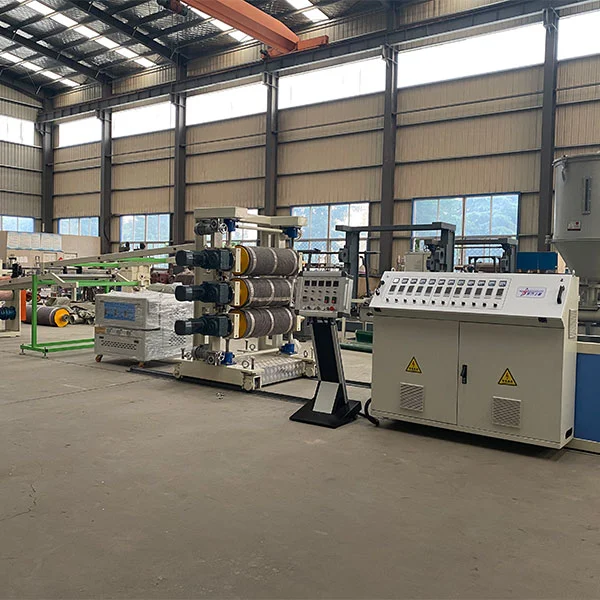

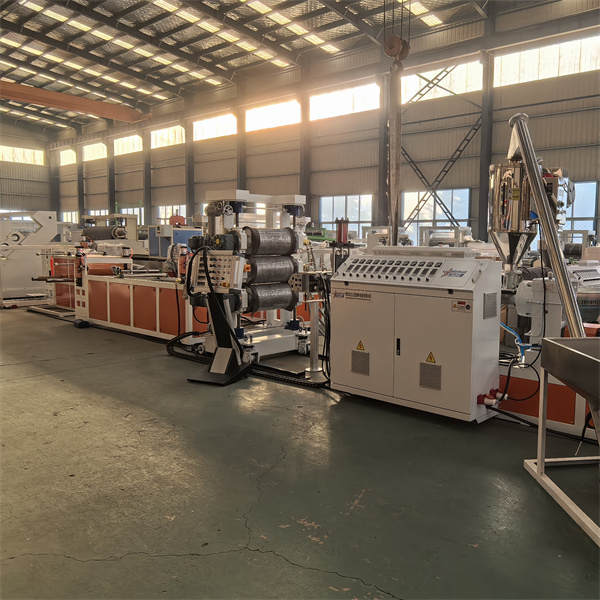

Linha de produção de extrusão de folha de PS

Princípio de trabalho da linha de produção de extrusão de folhas de PS

O princípio de trabalho da linha de produção de extrusão de folhas de PS é converter partículas de PS em folhas contínuas através de um processo contínuo de fusão e plastificação de matéria -prima → Formação de fusão → resfriamento e modelagem → processamento subsequente. O núcleo é baseado na tecnologia de moldagem por extrusão plástica. As etapas específicas são as seguintes:

As partículas de PS secas são transportadas para a tremonha da extrusora através de um dispositivo de alimentação automático. O parafuso da extrusora derrete gradualmente as partículas de PS sólidas em um derretimento uniforme através da rotação e aquecimento externo. O derretimento é empurrado para o t-die (canal de fluxo plano) para determinar preliminarmente a largura da folha. O filme derretido entra no calendário de três rolos e é rapidamente solidificado e formado. A folha em forma é puxada a uma velocidade uniforme pela máquina de tração e as rebarbas são removidas pela máquina de corte. Finalmente, é enrolado em uma bobina regular pelo enrolador.

Parâmetro de produção de linha de extrusão de folhas de folha PS

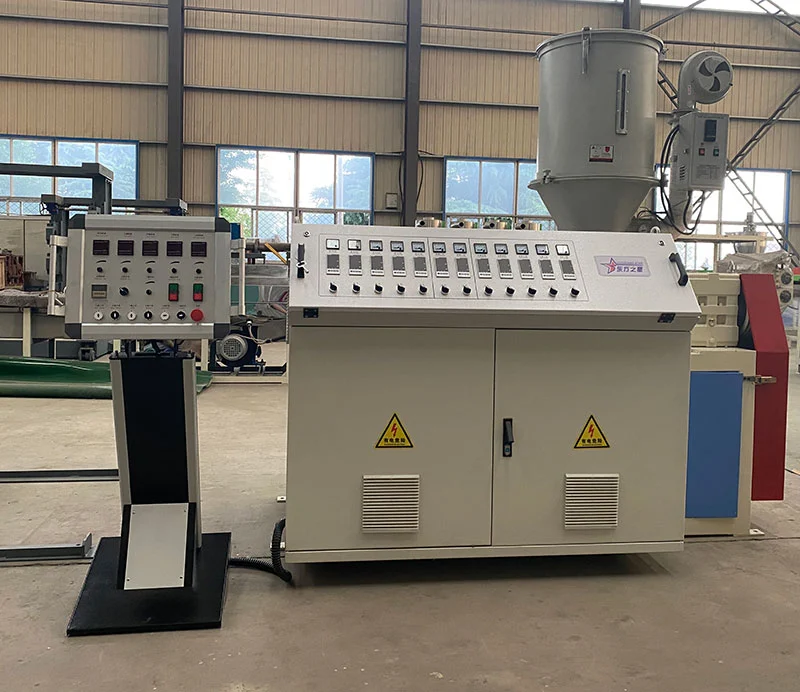

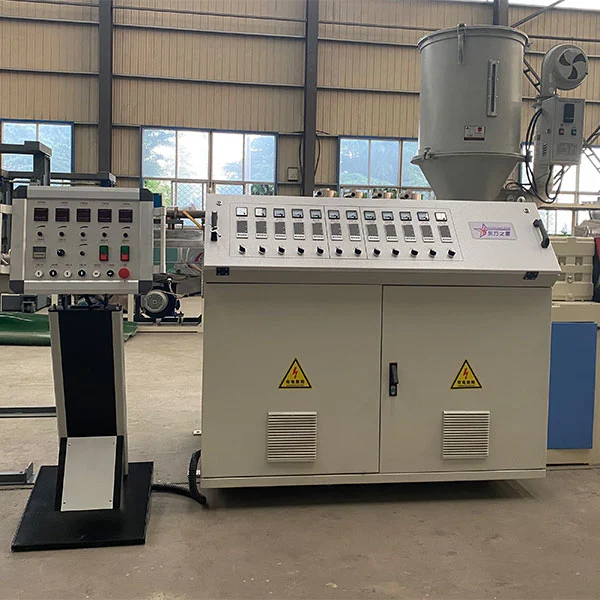

Linha de produção de extrusão de folhas PS- SJ 65-30 / 1 Extrusora

R. A engrenagem redutora é processada com aço de liga de alta qualidade e tratada por dentes de moagem, para que toda a engrenagem tenha as vantagens de absorção de choque, baixo ruído, resistência ao desgaste e vida útil longa. Todos os pontos de lubrificação na caixa são de lubrificação forçada e o óleo lubrificante é equipado com sistema de resfriamento de água de alta eficiência.

B. O material do parafuso adota o aço nitreto de alta qualidade de 38crmoala. e tratamento de nitreto. Profundidade de nitreto: 0,3-0,6 mm. dureza 740 hv. Brittleness Grau 2.

C. O material do cilindro é feito de aço nitreto de alta qualidade de 38crmoala e, após o tratamento com nitreto, profundidade de nitreto: 0,4-0,7 mm, dureza 940 HV, Brittleness Grau 2.

D. O aquecedor adota aquecedor de alumínio fundido e cada aquecedor tem um duto de ar resfriador.

E. Área de resfriamento do cilindro: 5. Feito de aço inoxidável.

F. O ventilador adota o baixo ruído importado e o ventilador de refrigeração eficiente (modelo: tipo DF), e a energia do ventilador é 250W / set.

Poder de g. O motor CA é 30kW (Shandong Hongqi ou Rongcheng Motor)

H. Formulário de controle: Controle de conversão de frequência (usando governador inwitten)

I. Diâmetro do parafuso: 65m (usando tambor de parafuso Zhejiang Zhoushan)

J. Razão: 30: 1

K. A extrusora é aquecida em 5 zonas e a potência de aquecimento de cada área é de 5kW. Área SPBY 1, área de reserva de mofo 5.

L. Um conjunto de gabinete de controle elétrico (gabinete de controle vertical, gabinete elétrico com proteção de trava, controlador de temperatura inteligente OMRON, contator da Siemens, controlador de conversão de frequência Great-Tron)

Linha de produção de extrusão de folha de PS

A. Largura efetiva do molde: 350 mm, adequada para produtos de 0,3-2 mm de espessura.

B. O material do molde adota 5crnimo de aço de liga resistente à marca de alta qualidade da marca importada.

C. Fluxo da estrutura do molde para o revestimento rígido de cromo. e com ajuste auxiliar de parafuso micro.

D. O molde é dividido em 3 zonas para aquecimento e em espera 2 zonas

E. O método de aquecimento é aquecer a parte do núcleo da haste de aquecimento.

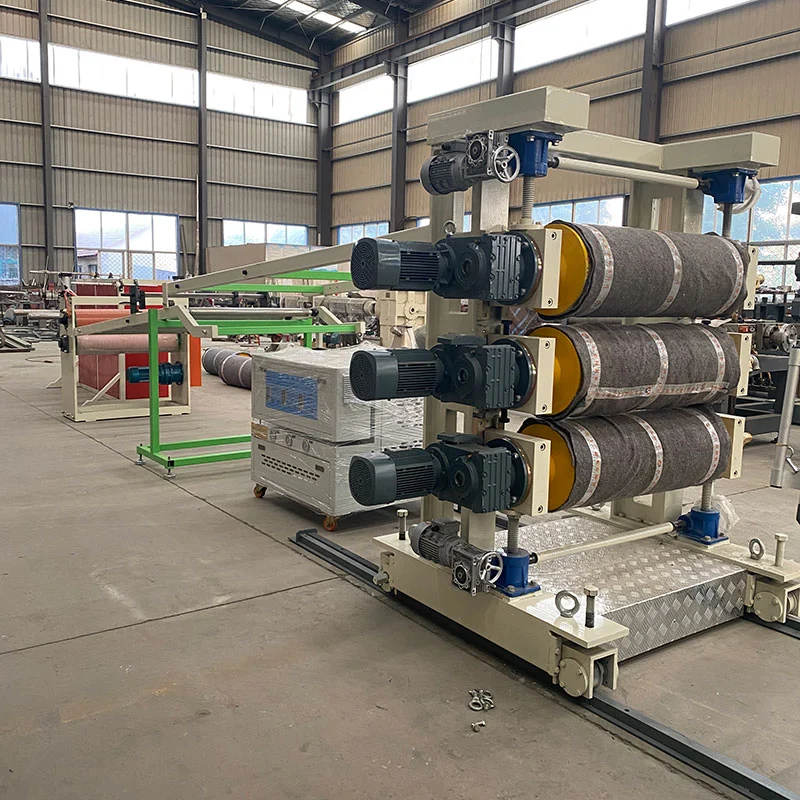

PS Sheet Extrusion Production Line-Three Calendário

A. estrutura; Três rolos verticais

B. número de rolos; três peças

C. Diâmetro do rolo: 320mm (Changzhou Lianfeng ou Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Comprimento do rolo: 600 mm

E. espessura da parede do rolo: 25mm

F. Roller: O material é feito de aço de marca. e após o tratamento. A dureza pode atingir RC60-65

G. Tratamento da superfície do rolo: tratamento espelhado. e polimento fino.

H. A estrutura do rolo adota um sistema médio de troca rápida composta de várias camadas para garantir a temperatura constante do rolo.

I. O meio de temperatura constante do rolo: água purificada ou água amolecida

J. O sistema de temperatura adota a temperatura dos três rolos para controlar independentemente o modo do sistema. A temperatura dos três rolos pode ser ajustada arbitrariamente. Equipado com três bombas de 0,75kW.

O sistema de controle de K e três rolos adota o modo de controle de controle independente

I. Adote o sistema de transmissão do redutor para garantir a operação suave dos três rolos

M. O sistema de controle de configuração adota o sistema de controle de conversão de frequência, com controle de regulação de velocidade síncrona e independente.

N. A potência de transmissão é de 0,75 kW x 3 conjuntos

O. Com o sistema de parada de emergência auxiliar de três roladores

P. Equipado com sistema de ajuste de precisão de folga de três roladores auxiliar

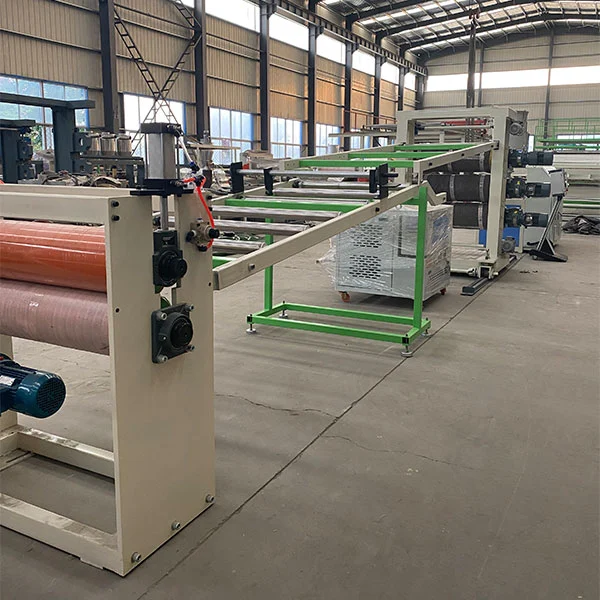

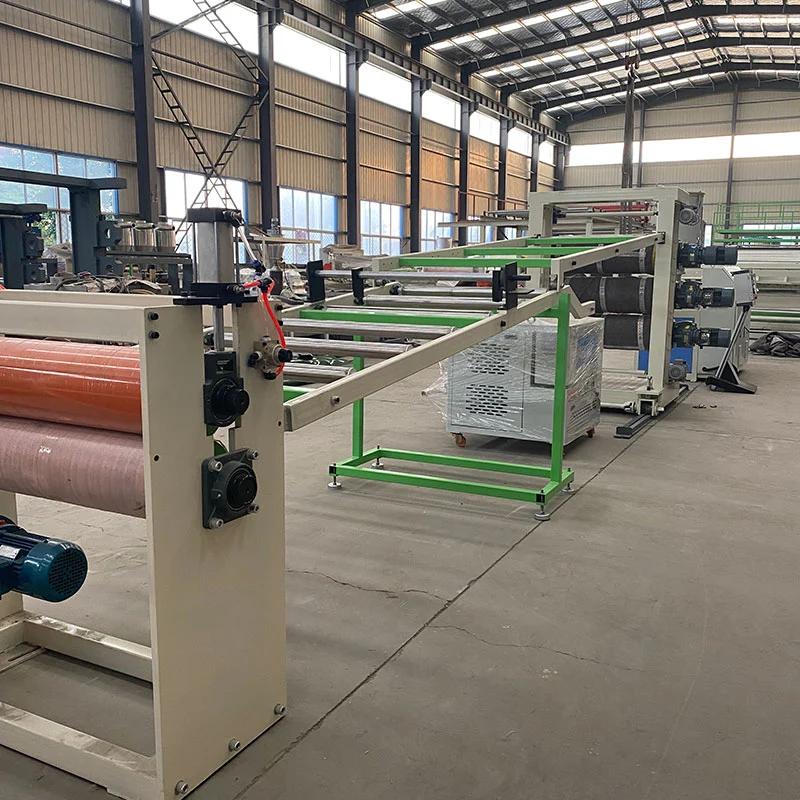

PS Sheet Extrusion Production Line -Dispositivo de resfriamento

A. Número de rolos vazios: 12

B. diâmetro do rolo de entrega de ar: 75mm

C. Comprimento do rolo de entrega de ar: 600mm

D. Tratamento de superfície do rolo de entrega de ar: aço inoxidável

E. Comprimento do dispositivo de entrega de ar: 4 m

F. com a faca de corte de ouro: 2

Linha de produção de extrusão de folhas de folha de PS

A. Rolo de borracha de tração: um grupo

B. Diâmetro da tração: 220mm

C. Comprimento da tração: 600 mm

D. superfície do rolo de borracha de tração revestida com resistente à corrosão. resistente à temperatura. desgaste de borracha resistente e polido

E. O sistema de transmissão de desaceleração adota transmissão de redutores

F. com um conversor de frequência de 0,75kW

G. Sistema de prensa de três rolos e velocidade de tração. sistema de ajuste de velocidade independente do trator auxiliar

A. Um conjunto de dispositivo de filme protetor

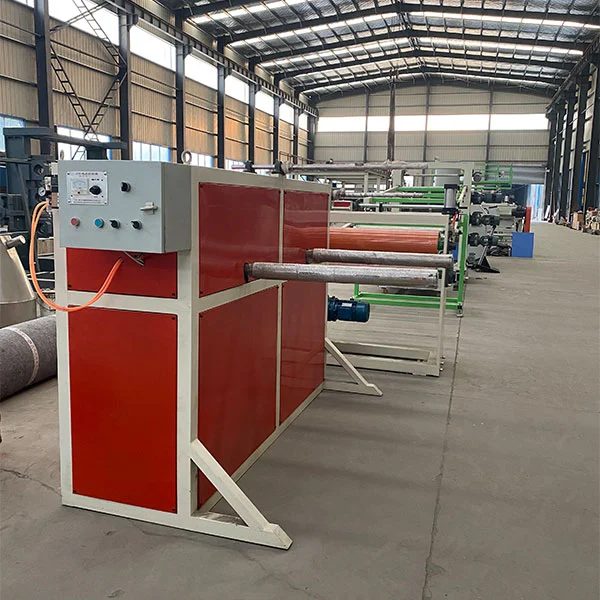

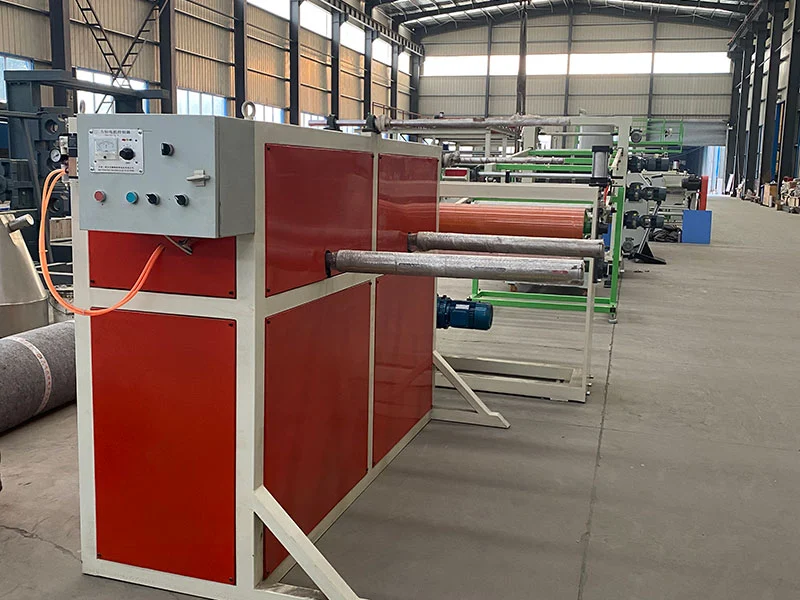

Linha de produção de extrusão de folhas de PS-máquina de diminuir

1.1 rolo de flexão e nivelamento

2. Método de Wiling: Diâmetro 76 Cilindro de Papel Eixo Rising

3. Estação de trabalho de coleção: estação de trabalho dupla
