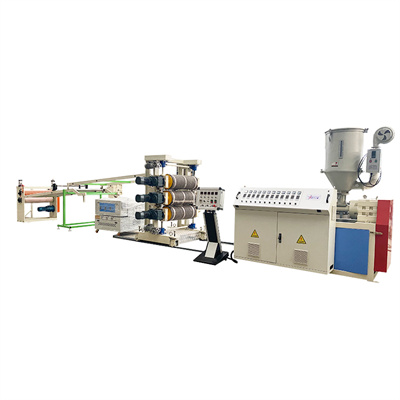

Máquina extrusora de folha Tay de mudas PS

Princípio de funcionamento da máquina extrusora de folha Tay de mudas PS

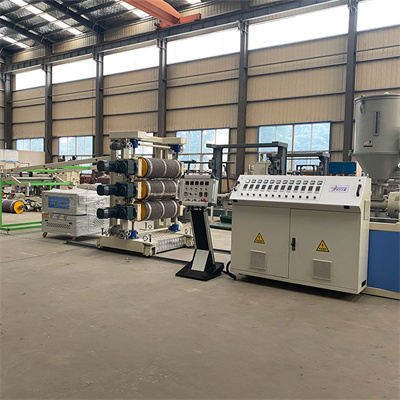

O princípio de funcionamento da linha de produção de extrusão de folhas PS é converter partículas PS em folhas contínuas através de um processo contínuo de fusão e plastificação da matéria-prima → formação de fusão → resfriamento e modelagem → processamento subsequente. O núcleo é baseado na tecnologia de moldagem por extrusão de plástico. As etapas específicas são as seguintes:

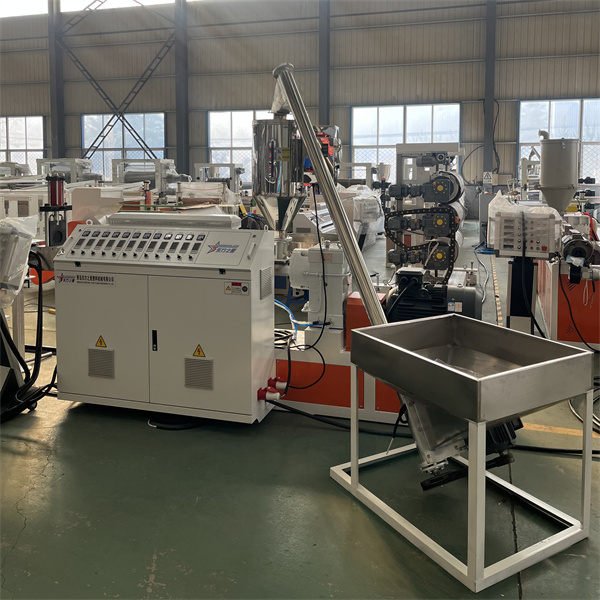

As partículas secas de PS são transportadas para a tremonha da extrusora através de um dispositivo de alimentação automático. A rosca da extrusora derrete gradualmente as partículas sólidas de PS em uma massa fundida uniforme por meio de rotação e aquecimento externo. O fundido é empurrado para a matriz T (canal de fluxo plano) para determinar preliminarmente a largura da folha. O filme fundido entra na calandra de três rolos e é rapidamente solidificado e formado. A chapa moldada é puxada a uma velocidade uniforme pela máquina de tração e as rebarbas são removidas pela máquina de corte. Finalmente, ele é enrolado em uma bobina normal pela bobinadeira.

Parâmetro PS Seedling Tay Sheet Extrusion Machine-Product

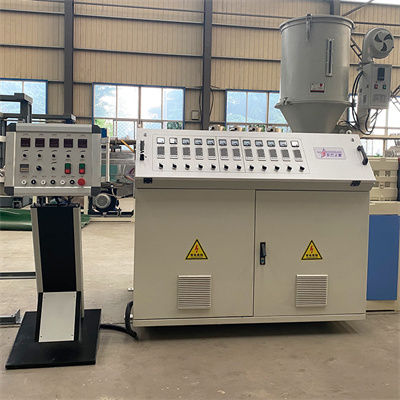

Máquina extrusora de folha Tay de mudas PS - extrusora SJ 65-30 / 1

A. A engrenagem redutora é processada com liga de aço de alta qualidade e tratada com retificação de dentes, de modo que toda a engrenagem tenha as vantagens de absorção de choque, baixo ruído, resistência ao desgaste e longa vida útil. Todos os pontos de lubrificação da caixa são de lubrificação forçada, e o óleo lubrificante é equipado com sistema de refrigeração a água de alta eficiência.

B. o material do parafuso adota aço nitreto 38CrMOALA de alta qualidade. e tratamento com nitreto. profundidade de nitreto: 0,3-0,6 mm. dureza 740HV. fragilidade grau 2.

C. O material do cilindro é feito de aço nitreto 38CrMoALA de alta qualidade e, após tratamento com nitreto, profundidade de nitreto: 0,4-0,7 mm, dureza 940 HV, grau de fragilidade 2.

D. O aquecedor adota aquecedor de alumínio fundido e cada aquecedor possui um duto de ar de resfriamento.

E. área de resfriamento do cilindro: 5. feito de aço inoxidável.

F. O ventilador adota ventilador de resfriamento eficiente e de baixo ruído importado (modelo: tipo DF), e a potência do ventilador é de 250 W / conjunto.

Poder de g. O motor CA é 30KW (motor Shandong Hongqi ou Rongcheng)

H. Forma de controle: controle de conversão de frequência (usando governador Inwitten)

I. Diâmetro do parafuso: 65m (usando tambor de parafuso Zhejiang Zhoushan)

J. relação de aspecto: 30:1

K. A extrusora é aquecida em 5 zonas e a potência de aquecimento de cada área é de 5KW. Área Spby 1, área de reserva de mofo 5.

L. Um conjunto de gabinete de controle elétrico (gabinete de controle vertical, gabinete elétrico com proteção de trava, controlador de temperatura inteligente Omron, contator Siemens, controlador de conversão de frequência great-tron)

Linha de produção de extrusão de folha PS - molde

A. Largura efetiva do molde: 350 mm, adequada para produtos com espessura de 0,3-2 mm.

B. O material do molde adota 5CrNiMO de liga de aço resistente ao calor de marca importada de alta qualidade.

C. fluxo da estrutura do molde para o cromo duro. e com ajuste auxiliar de micro parafuso.

D. o molde é dividido em 3 zonas para aquecimento e 2 zonas de espera

E. O método de aquecimento consiste em aquecer a parte central da haste de aquecimento.

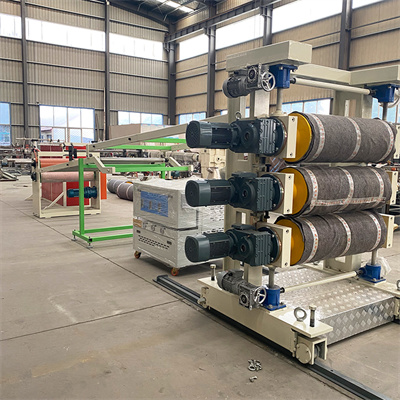

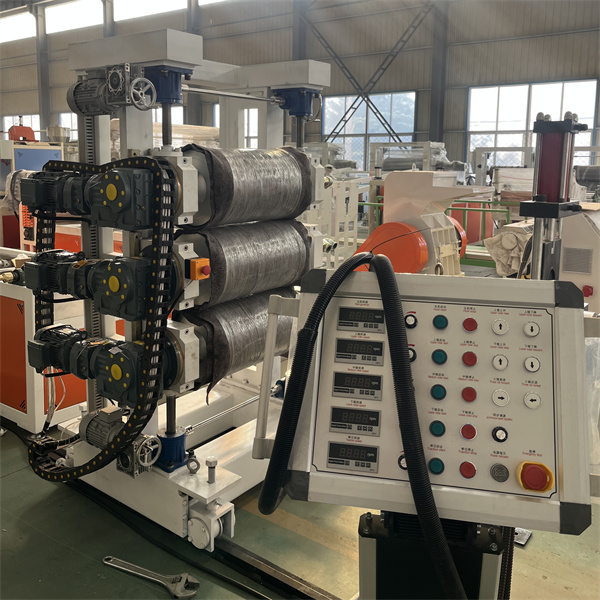

Máquina de extrusão de folha Tay de mudas PS - Calendário três

A. estrutura; três rolos verticais

B. Número de rolos; três peças

C. Diâmetro do rolo: 320 mm (Changzhou Lianfeng ou Xuzhou Saite Machinery Manufacturing Co., Ltd.)

D. Comprimento do rolo: 600 mm

E. Espessura da parede do rolo: 25mm

F. rolo: o material é feito de aço de marca. e após o tratamento. a dureza pode chegar a RC60-65

G. tratamento de superfície do rolo: tratamento de espelho. e polimento fino.

H. A estrutura do rolo adota um sistema de meio de troca rápida composto multicamadas para garantir a temperatura constante do rolo.

I. o meio de temperatura constante do rolo: água purificada ou água descalcificada

J. O sistema de temperatura adota a temperatura dos três rolos para controlar independentemente o modo do sistema. a temperatura dos três rolos pode ser ajustada arbitrariamente. equipado com três bombas de 0,75 kW.

O sistema de controle de k e três rolos adota o modo de sistema de controle independente

I. Adote o sistema de transmissão do redutor para garantir o bom funcionamento dos três rolos

M. O sistema de controle de configuração adota sistema de controle de conversão de frequência, com controle de regulação de velocidade síncrono e independente.

N. A potência de transmissão é de 0,75 KW x 3 conjuntos

O. Com o sistema auxiliar de parada de emergência de três rolos

P. equipado com sistema auxiliar de ajuste de precisão de folga de três rolos

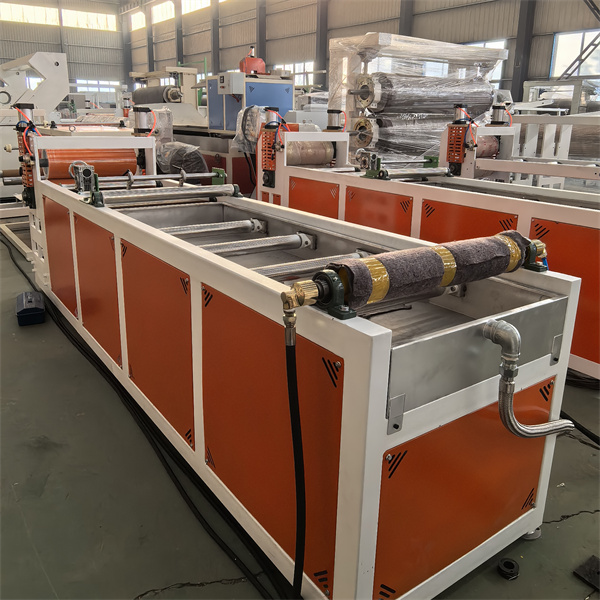

Máquina extrusora de folha Tay de mudas PS - dispositivo de resfriamento

A. Número de rolos vazios: 12

B. Diâmetro do rolo de distribuição de ar: 75 mm

C. Comprimento do rolo de distribuição de ar: 600 mm

D. tratamento de superfície do rolo de distribuição de ar: aço inoxidável

E. Comprimento do dispositivo de fornecimento de ar: 4 m

F. com a faca de corte de ouro: 2

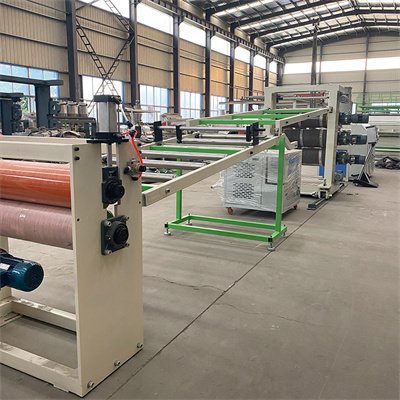

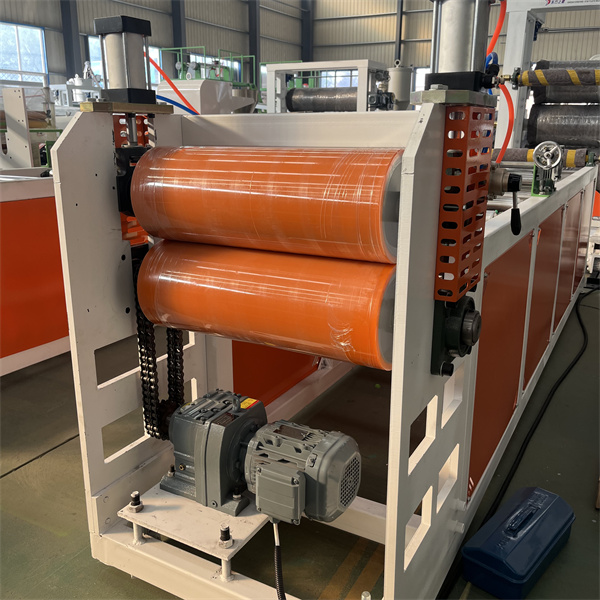

Máquina extrusora de folha Tay de mudas PS - Trator

A. Rolo de borracha de tração: um grupo

B. Diâmetro de tração: 220 mm

C. Comprimento de tração: 600 mm

D. Superfície do rolo de borracha de tração revestida com resistente à corrosão. resistente à temperatura. borracha resistente ao desgaste e polida

E. sistema de transmissão de desaceleração adota transmissão redutora

F. Com um conversor de frequência de 0,75KW

G. Prensa auxiliar de três rolos e sistema de ajuste de velocidade de tração. sistema de ajuste de velocidade independente do trator auxiliar

A. um conjunto de dispositivo de película protetora

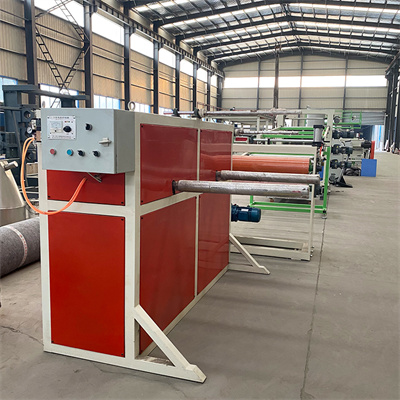

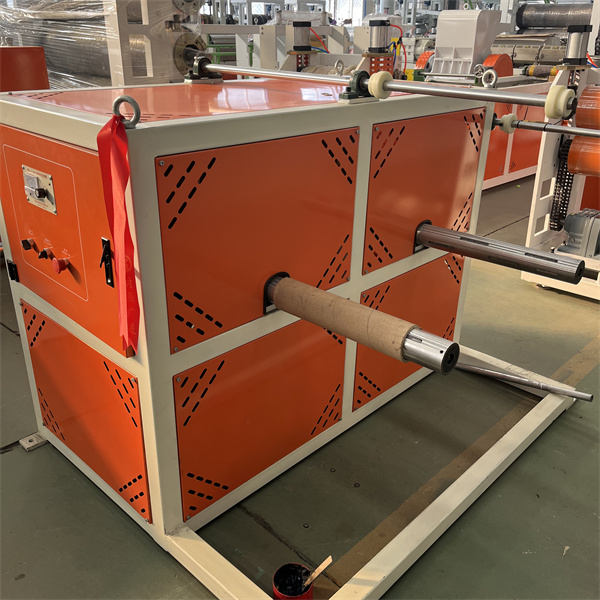

Máquina extrusora de folha Tay de mudas PS - Máquina de enrolamento

1.1 rolo de dobra e nivelamento

2. Método Wiling: eixo ascendente de gás de cilindro de papel com diâmetro 76

3. Estação de trabalho de coleta: estação de trabalho dupla
