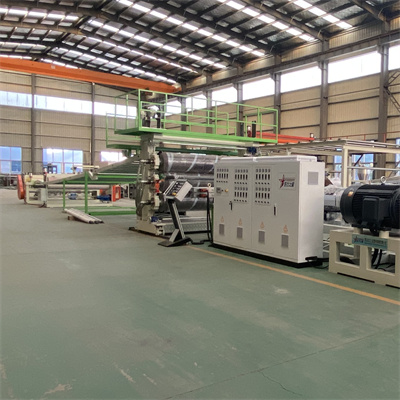

A folha ABS de camada única é produzida por uma extrusora e a folha multicamada é produzida por duas ou mais extrusoras. A folha de camada única utiliza uma matéria-prima e possui uma estrutura relativamente simples. A máquina extrusora de placa de camada única ABS é um composto de múltiplas matérias-primas, com um processo relativamente complexo e requisitos técnicos relativamente altos.
| 1． | Extrusora de parafuso único SJ-120/33 | 1 conjunto |
| 2． | T-morrer | 1 conjunto |
| 3. | prensa óptica de três rolos | 1 conjunto |
| 5． | Suporte de resfriamento | 1 conjunto |
| 6． | Máquina de tração | 1 conjunto |
| 7． | Máquina de corte | 1 conjunto |
| 8． | Sistema de controle elétrico completo | 1 conjunto |
Extrusora de parafuso único SJ-120/33
Tambor de parafuso e controle de temperatura
| Material do parafuso | 38CrMoAL, aço nitreto |
| Dureza do parafuso | HV950 |
| Material do cilindro da máquina | Material resistente ao desgaste do tambor, aço nitreto |
| Dureza do cilindro da máquina | AT 1050 |
| Diâmetro do parafuso | 120mm |
| taxa de empate | 33/1 |
| Potência do motor principal | 90 kW |
| Método de aquecimento de garrafas | Fundição de alumínio ou cerâmica |
| Modo de controle de temperatura | Controle automático de temperatura, resfriamento forçado por ventilador |

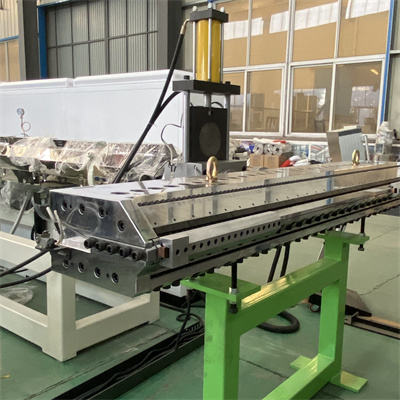

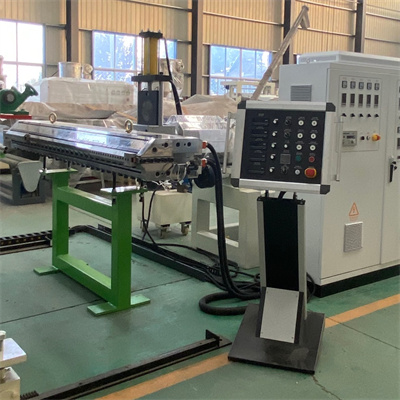

Máquina extrusora de folha ABS - Molde
| estrutura | Canal de fluxo Frack, molde T |
| qualidade dos materiais | Molde de aço de alta qualidade |
| O canal de fluxo dentro do molde é cromado e a espessura mínima da camada cromada é de 0,03-0,05 mm | |
| Polido para espelhar (Ra 0,1 um, Ra 0,05 um) | |
| largura da matriz | 1250 mm |
| Espessura do produto | 0,3-2,5mm |

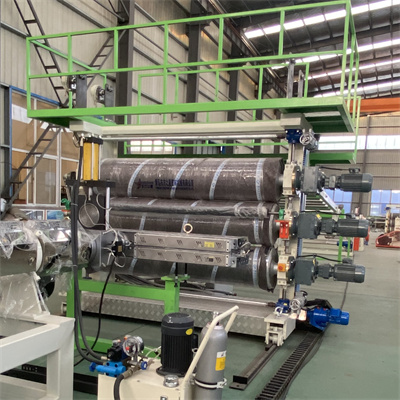

Máquina extrusora de folha ABS - Três calendários
| Diâmetro do rolo | 450mm |
| Largura efetiva do rolo | 1400mm |
| Material do rolo | 45 Aço |
| Estrutura de rolo | Fabricação de rolos Qingdao ou máquinas Xuzhou Saite design especial de canal multifluxo |
| axialidade | ≤0,005 mm |
| Acabamento em rolo | Ra ≤0,016um |
| Dureza da superfície do rolo | HRC58-62 |
| Espessura do cromo | 0,08 mm |
| Caixa de desaceleração da transmissão | Marca Redson ou Felocca |
| potência de transmissão | 3×2,2KW |
| Controle de velocidade | Ying wei teng |
| Modo de ajuste de folga de três rolos | Ajuste do cilindro, interruptor de parada de emergência de segurança, sistema de controle síncrono. |
| Forma de três rolos | Tipo inclinado 45° |
| Placa de parede de três rolos | Processamento integral de soldagem de chapa de aço |
| Rolamento centralizador de três rolos | Ha eixo ou loja de azulejos |
| junta giratória | Joint venture sino-estrangeira |
Máquina extrusora de folha ABS - suporte de resfriamento
| O comprimento do suporte | 6 metros |
| Gritos (sem energia) | Rolo de aço inoxidável de qualidade |
| especificações | Φ 75×1400mm |
Máquina extrusora de folha ABS --- Trator
| especificações | Ф220×1400mm |
| qualidade dos materiais | Rolo nitrílico |
| transmissão | caixa de redução |
| poder | 2,2 kW |
| controlar | Controle de conversão de frequência Wei Chuang |
| Acelere o caminho | pneumático |
